A HELIX DSP teljesítményének új korszaka
A HELIX DSP ULTRA XT a HELIX önálló DSP-k új csúcsát képviseli. Ultra high-end 16 csatornás jelfeldolgozóként a modern, többcsatornás hangzásfejlesztésekhez tervezték, a legmagasabb hangzási szabványok betartásával. Nem számít, mennyire összetett a gyári hangrendszer, mennyire változatosak a jelforrások vagy mennyire ambiciózusak az igények – átfogó csatlakoztathatóságával, élvonalbeli jelfeldolgozásával és kiváló hangteljesítményével a DSP ULTRA XT új mércét állít fel a high-end autórádióban. Az eredmény egy KÖVETKEZŐ szintű HELIX processzor, amely újraértelmezi a prémium hangrendszerek határait – természetesen Németországban készült.
Maximális rugalmasság és csatlakoztathatóság az igényes többcsatornás frissítésekhez

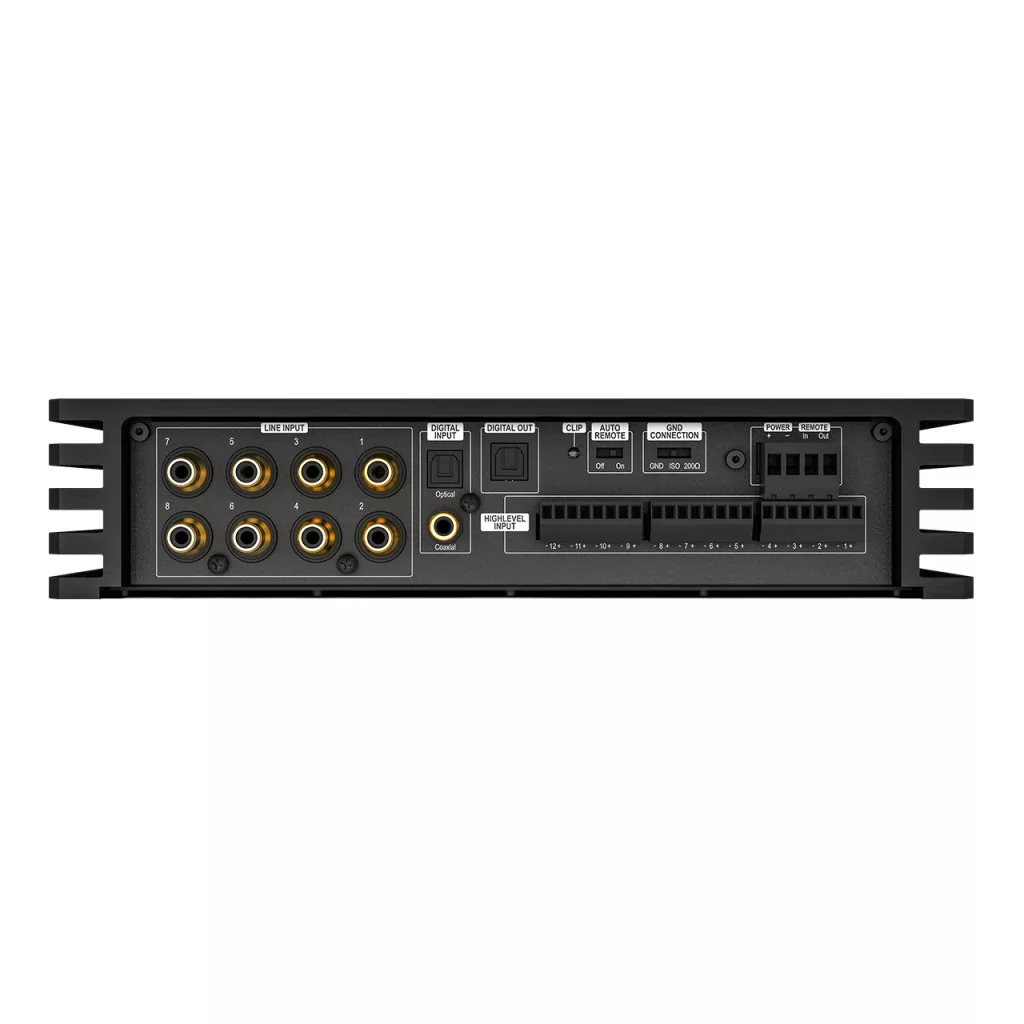

A HELIX DSP ULTRA XT kivételes csatlakoztathatóságot kínál az igényes többcsatornás frissítésekhez és a modern járműkörnyezetbe való komplex integrációkhoz. 8 RCA bemenettel, 12 magas szintű bemenettel, egy optikai és egy koaxiális SPDIF bemenettel, egy optikai SPDIF kimenettel, az Extension Card 2.0 bővítőhellyel és az USB PerfectStream USB-C-n keresztüli csatlakozással számos analóg és digitális jelútvonal áll rendelkezésre. Ez lehetővé teszi a DSP ULTRA XT rugalmas csatlakoztatását a legkülönfélébb forrásokhoz, gyári hangrendszerekhez és high-end rendszerkoncepciókhoz.
A 12 csatornás, magas szintű bemenet akár 32 V RMS bemeneti érzékenységgel lehetővé teszi a nagy teljesítményű gyári erősítők zökkenőmentes csatlakoztatását, és ideális feltételeket biztosít a modern OEM hangrendszerekbe való integrációhoz. A kiváló minőségű digitális jelbemenethez optikai és koaxiális SPDIF bemenet is rendelkezésre áll – ideális digitális jelforrások, például nagy felbontású lejátszók közvetlen csatlakoztatásához. Az optikai SPDIF kimenet lehetővé teszi a digitális jelátvitelt a downstream komponensekhez is.

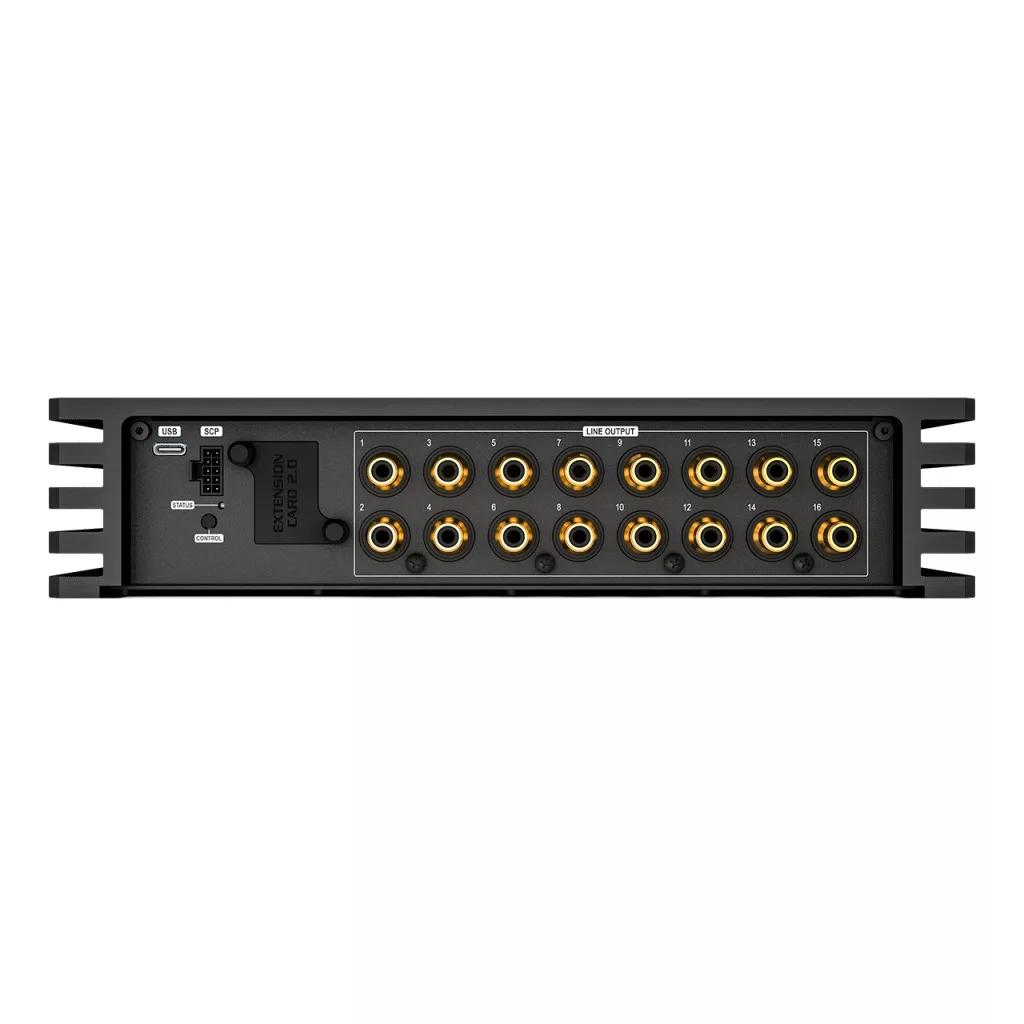

Ugyanakkor a DSP ULTRA XT központi digitális központként is működik a járműben. Belsőleg a 12 bemeneti csatornával, 8 virtuális csatornával és 16 feldolgozott kimeneti csatornával rendelkező nagy teljesítményű DSP architektúrája maximális rugalmasságot biztosít a jelútválasztás, a forrásintegráció és a csatornakezelés terén. Ezenkívül az innovatív USB PerfectStream technológiával ellátott USB-C bemenet lehetővé teszi a nagy felbontású, akár 192 kHz / 32 bites audiojelek veszteségmentes továbbítását közvetlenül a DSP-be. Az AISA mérések és a DSP PC-Tool 6 segítségével történő konfiguráció is kényelmesen elvégezhető ugyanazon a csatlakozáson keresztül.
Az integrált Extension Card 2.0 bővítőkártya szükség szerint bővíti a csatlakoztathatóságot további interfészekkel, például Bluetooth HD Audio-val, további analóg bemenetekkel vagy jövőbeli modulokkal. A funkciókészletet kiegészíti a Smart Control Port (SCP), amely lehetővé teszi távirányítók és további tartozékok, például integrált tápegység csatlakoztatását. Az eredmény egy jövőálló DSP platform, amely a kivételes rendszerszabadságot a legmodernebb digitális csatlakoztathatósággal ötvözi.
Csúcskategóriás jelfeldolgozás ESS SABRE technológiával
A DSP ULTRA XT magas színvonala különösen a legkiválóbb minőségű alkatrészek használatában mutatkozik meg. A jelátalakítást az ESS Technology nagy teljesítményű A/D és D/A konverterei végzik, amelyek HyperStream® IV architektúrát, valamint SABRE és SABRE HIFI® technológiát alkalmaznak. Ez a konvertertechnológia kiemelkedő hírnévnek örvend az audio világában, és kivételesen precíz, alacsony zajszintű és torzításmentes jelfeldolgozás alapját képezi. Az eredmény egy különösen tiszta, részletes és dinamikus zenei reprodukció, amely még a legfinomabb árnyalatokat is hallhatóvá teszi.
128 dB jel-zaj viszonnyal, < 0,0003% THD+N teljes harmonikus torzítással, < 0,0008%-os intermodulációs torzítással és 8 voltos maximális kimeneti feszültséggel a DSP ULTRA XT kiemelkedő részletgazdagságot, dinamikát és hangvezérlést biztosít. A 96 kHz / 32 bites belső jelfeldolgozás akár 44 kHz-es hangsávszélességet is lehetővé tesz, és kiemeli a nagy felbontású lejátszáshoz szükséges következetes kialakítást. Az innovatív audiojel-útvonal következetesen minimalizálja az interferenciát és a torzítást, míg a kiváló minőségű prémium RCA csatlakozók használata megbízható, mechanikailag stabil csatlakozást és tartósan tiszta jelátvitelt biztosít.
Felső kategóriás, egészen a legkisebb alkatrészig
A HELIX DSP ULTRA XT kivételes minőségi színvonala nem ér véget a konverter technológiánál, a feldolgozási teljesítménynél és a csatlakoztathatóságnál – minden egyes hardverkomponens kiválasztásában és hangolásában is tükröződik. Egy ilyen kategóriájú jelfeldolgozóban még egy látszólag szabványos alkatrész is döntő hatással lehet a mért teljesítményre, a zajviselkedésre és a hangminőségre.
A kimenetek kizárólag az Audiotec Fischer számára gyártott csatolókondenzátorokkal rendelkeznek – kifejezetten audio alkalmazásokhoz fejlesztették ki és minimális disszipációs tényezőre (tan δ) optimalizálták őket. Ezek a lehető legsemlegesebb és veszteségmentesebb módon továbbítják az audiojelet, hangszíneződés vagy mérhető torzítás nélkül. A jelút kritikus pontjain szigorúan tolerált vékonyréteg-ellenállások biztosítják a legnagyobb pontosságot, maximum 0,1%-os eltéréssel – ami elengedhetetlen előfeltétele a DSP ULTRA XT kiemelkedő mérési teljesítményének.
Az A/D és D/A átalakítók tápellátását is következetesen a maximális jeltisztaság érdekében tervezték: Az ESS Technology speciális lineáris feszültségszabályozói optimális működési feltételeket teremtenek még a legkisebb audiojelek rendkívül alacsony zajszintű és torzításmentes átalakításához. Mindhárom A/D átalakító és mindkét D/A átalakító saját, dedikált tápegységgel van felszerelve – így a konvertercsatornák közötti kölcsönös interferencia szerkezetileg kizárt.
Egy újonnan kifejlesztett analóg bemeneti fokozat, amely rendkívül magas közös módusú elnyomással rendelkezik, hatékonyan távol tartja a nem kívánt interferenciát az audiojeltől, mielőtt az elérné a jelutat. Ezenkívül a bemeneti és kimeneti fokozatokban a Texas Instruments különösen alacsony zajszintű és alacsony torzítású SoundPlus™ műveleti erősítőit használják – következetes mérnöki munka minden szinten.
TwinDSP teljesítmény
A feldolgozási teljesítményt csak még nagyobb feldolgozási teljesítmény válthatja fel – pontosan ezért van a DSP ULTRA XT két rendkívül nagy teljesítményű 64 bites fixpontos audiojel-processzorral felszerelve. Hihetetlen, másodpercenkénti 2,4 milliárd MAC-művelettel hatalmas feldolgozási mozgásteret biztosítanak az összes belső csatorna kiterjedt hanghangolásához, a legmagasabb minőségű jelfeldolgozással kombinálva. Az optimális konfiguráció érdekében az ULTRA XT tizenkét külön feldolgozható bemeneti csatornát, nyolc feldolgozható virtuális csatornát és tizenhat feldolgozható kimeneti csatornát kínál – átfogó beállítási lehetőségeket és számos hangfunkciót tesz lehetővé.
ACO – Fejlett 32 bites koprocesszor platform
Gyors feldolgozási teljesítmény, ami nem csak a jelútban rejlik – a különösen nagy teljesítményű 32 bites ACO platform kezeli az összes vezérlési feladatot, és döntő sebességnövekedést biztosít, különösen a DSP PC-Tool szoftverünkkel folytatott adatkommunikációban, de a villámgyors váltásban is, akár tíz lehetséges hangbeállítás között. De az ACO sokkal többet kínál – fantasztikus hangeffektusokat , mint például az Augmented Bass Processing vagy a RealCenter, dinamikus feldolgozást, mint például a Dynamic Loudness Control (DLC) vagy a Remote Tone Control (RTC), valamint csatornaelkülönített bemeneti EQ-t, beleértve az Advanced Input Signal Analyzer-t (AISA) a már hangbeállítással rendelkező OE rádiók bemeneti jeleinek egyszerű elemzéséhez és kompenzálásához.
Maximális vezérlés a DSP PC-Tool 6 segítségével
Természetesen a HELIX DSP ULTRA XT konfigurálható professzionális, mégis kivételesen intuitív DSP PC-Tool 6 szoftverünkkel. Számos beállítási lehetősége minden kívánnivalót kielégít, és rendkívül precíz hangolást tesz lehetővé, még a nagyon összetett, többcsatornás konfigurációkban is.
A kibővített DSP-funkcióknak, az intelligens automatizálásnak és az olyan hatékony algoritmusoknak, mint a TuneEQ , a TuneToTarget vagy az AISA , a hanghangolási folyamat tovább támogatott és a gyakorlatban jelentősen hatékonyabb. Ugyanakkor a DSP PC-Tool 6 optimalizált felhasználói útmutatása biztosítja, hogy minden beállítás a legapróbb részletekig a jármű akusztikai körülményeihez és az egyéni hallgatási preferenciákhoz igazítható legyen – a legmagasabb szintű hangélmény érdekében.
Virtuális csatornafeldolgozás – Modern jelútválasztás
A modern OE hangrendszerekhez való alkalmazkodás a bemenetek számának növekedésével jelentős hatással van az erősítőn belüli jelútvonal-tervezés bonyolultságára. Különösen akkor, ha több bemeneti jelet kevernek össze, majd ismét többutas rendszerekre osztanak szét, a hagyományos útválasztási koncepciók gyorsan elérik a határaikat. Az Audiotec Fischer többlépcsős " Virtual Channel Processing " technológiája az elismert, felhasználóbarát DSP PC-Tool szoftverrel együtt lehetővé teszi még a rendkívül összetett rendszerkonfigurációk megvalósítását is. Emellett lehetővé teszi a saját fejlesztésű FX hangfunkciók, például a "RealCenter" vagy az "Augmented Bass Processing" szabad hozzárendelését .
KÖVETKEZŐ szintű technológia prémium megjelenésben

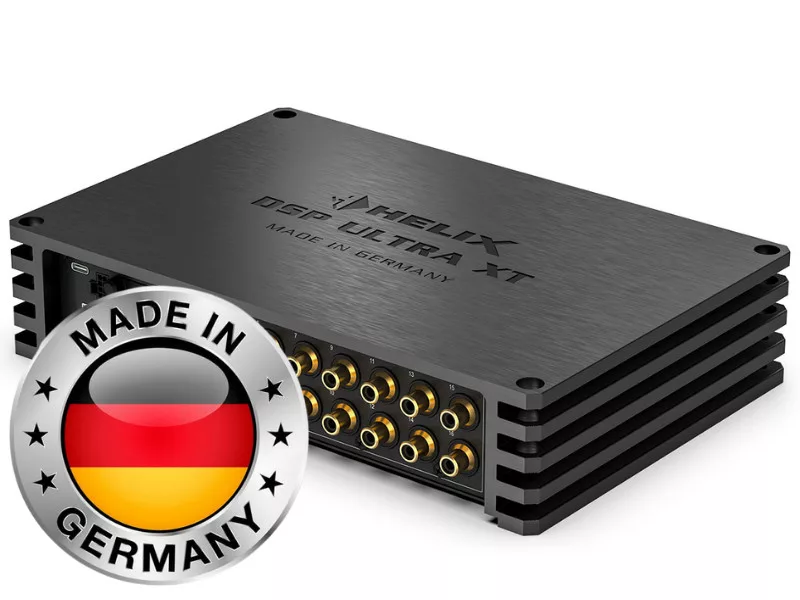

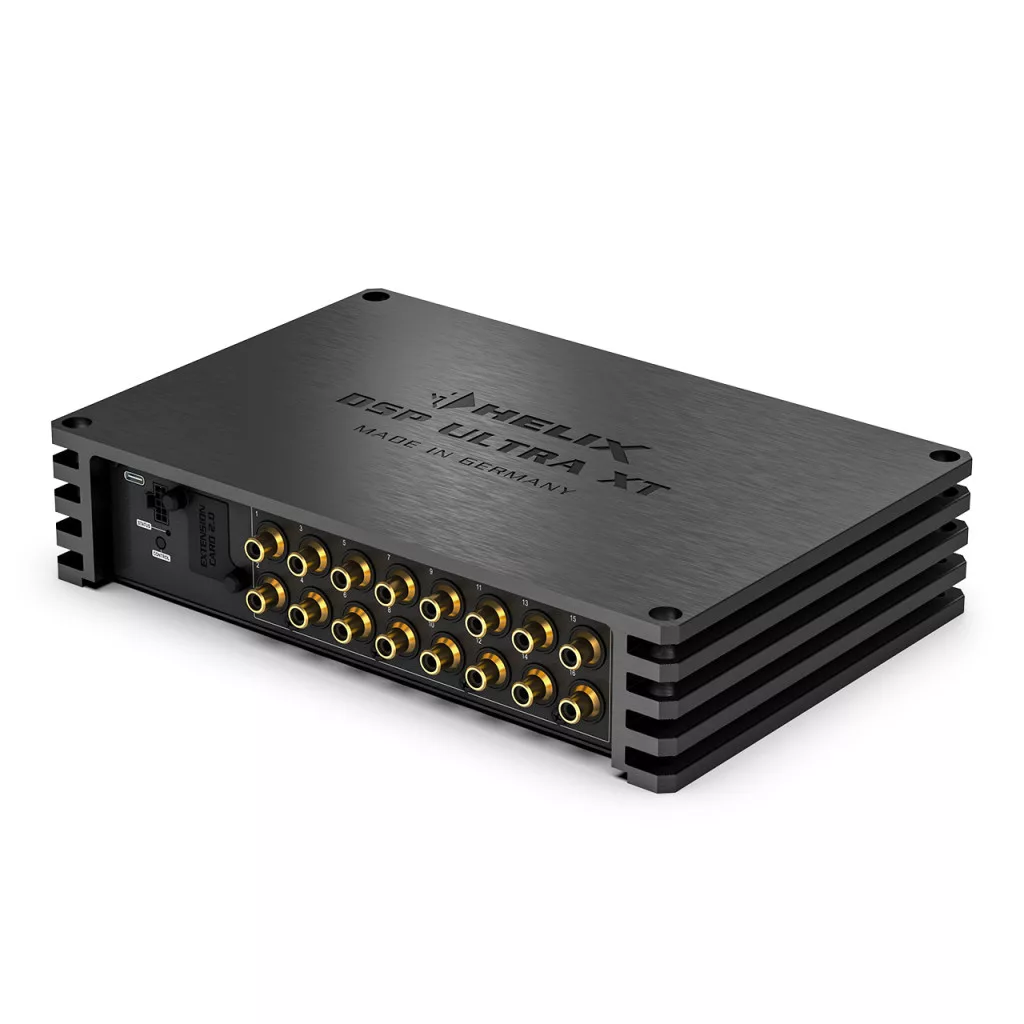

A HELIX DSP ULTRA XT kívülről is hangsúlyozza technológiai ambícióit. Új, jellegzetes házkialakítása hűtőbordás megjelenésével, letört éleivel és kiváló minőségű prémium RCA csatlakozóival első pillantásra is láthatóvá teszi a jelfeldolgozó kivételes színvonalát. A hatalmas funkcióválaszték ellenére a DSP ULTRA XT kompakt kialakítású, így praktikusan integrálható a járműbe.
- 16 csatornás, high-end, önálló DSP a kihívást jelentő többcsatornás hangfejlesztésekhez
- TwinDSP Power – két rendkívül nagy teljesítményű „fixpontos” audio DSP 64 bites felbontással és másodpercenként 2,4 milliárd MAC művelettel az összes feldolgozott csatorna széleskörű hangzásbeli testreszabásához:
- 12 bemeneti csatorna
- 8 virtuális csatorna
- 16 kimeneti csatorna
- Nagy teljesítményű ESS Technology A/D átalakító HyperStream® IV architektúrával és SABRE technológiával, valamint D/A átalakító HyperStream® IV architektúrával és SABRE HIFI® technológiával a kivételesen tiszta jelminőség, a nagy részletgazdagság és a precíz, alacsony zajszintű és torzításmentes jelfeldolgozás érdekében a bemenettől a kimenetig.
- EV-Ready – kibővített bemeneti feszültségtartomány akár 18 V-ig a stabil működés érdekében még megnövelt fedélzeti feszültségű elektromos járművekben is
- Korszerű audiojel-útvonal a minimális torzítás és a páratlan hangminőség érdekében
- Prémium RCA / Cinch aljzatok a megbízható, mechanikailag stabil jelcsatlakozásokhoz és a tartósan tiszta jelátvitelhez
- Nagy teljesítményű, 12 csatornás, magas szintű bemenet akár 32 V RMS bemeneti érzékenységgel és ADEP.3 áramkörrel a gyári hangrendszerekbe való zökkenőmentes integrációhoz
- USB PerfectStream technológia – veszteségmentes, nagy felbontású audio streaming (akár 192 kHz / 32 bit), AISA mérés (Advanced Input Signal Analyzer) és egyidejű DSP konfiguráció USB-C-n keresztül
- A VCP (virtuális csatornafeldolgozás) kiemelkedő rugalmasságot kínál összetett hangrendszerek konfigurálásában, a következőknek köszönhetően:
- Csatornák közötti csoportos hangszínszabályzók, amelyek egyszerre több kimeneti csatornát is befolyásolnak
- DSP hangeffektek (SFX) többutas hangszóró-konfigurációja
- További funkciók, mint például a hátsó hangcsillapítás
- ACO – Fejlett 32 bites koprocesszoros platform olyan rendszer- és DSP-funkciókhoz, mint:
- AISA (Advanced Input Signal Analyzer) és InputEQ a bemeneti jelek egyszerű elemzéséhez és korrekciójához
- DLC (Dinamikus hangerőszabályozás) és RTC (Távirányított hangszínszabályozás) a magas és mély hangok hangerőfüggő dinamikus beállításához
- Saját fejlesztésű TuneEQ funkció a bemeneti, virtuális és kimeneti hangszínszabályzók automatikus beállításához
- SFX hangeffektek – Kiterjesztett basszusfeldolgozás, RealCenter és társai.
- Extension Card 2.0 foglalat rendszerbővítményekhez, például Bluetooth® HD audio streaminghez, extra analóg bemenetekhez vagy jövőbeli jelforrásokhoz
- Két digitális bemenet (optikai és koaxiális), valamint egy optikai digitális kimenet SPDIF formátumban lehetővé teszi a teljesen digitális jelutat a forrástól a csatlakoztatott komponensig.
- Kompakt, jövőbiztos SCP (Smart Control Port) távirányítók és tartozékok csatlakoztatásához
- Új, jellegzetes házkialakítás hűtőborda-megjelenéssel, letört élekkel és prémium RCA/Cinch aljzatokkal, amelyek láthatóan kiemelik a DSP magas színvonalát és rendkívüli teljesítményét.
- Maximális vezérlés a DSP PC-Tool 6 segítségével – professzionális szoftver a precíz erősítőkonfigurációhoz és a pontos hangoláshoz a járműben
Különleges jellemzők:
ESS jelátalakítók
Amikor minden részlet számít, a konverziónak referencia szintűnek kell lennie. Ezért a HELIX NEXT DSP ULTRA XT prémium A/D és D/A konvertereket tartalmaz az ESS Technology HyperStream® IV architektúrájával, valamint a SABRE és SABRE HiFi® technológiával – amelyeket széles körben a high-end ADC és DAC tervezés aranystandardjának tartanak. Ez kivételesen magas minőségű alapot teremt a DSP-n belüli teljes jelfeldolgozáshoz.
Az eredmény precíz átalakítás széles dinamikatartománnyal és rendkívül alacsony torzítással, megőrzi a finom részleteket, a tónusárnyalatokat és a térbeli információkat kiemelkedő tisztasággal. A hallgató számára ez maximális átláthatóságot, precíz részletvisszaadást és természetes hangzást jelent a bemenettől a kimenetig.
USB PerfectStream
Az USB PerfectStream technológia egy nagy teljesítményű, kétirányú USB audio interfésszel bővíti ki a jelfeldolgozót. Ez lehetővé teszi a veszteségmentes, nagy felbontású audio streamelést akár 192 kHz / 32 bit felbontással – így zenei tartalmak vagy tesztjelek közvetlenül számítógépről vagy okostelefonról a DSP-be streamelhetők.
Ezenkívül az USB PerfectStream lehetővé teszi, hogy az egyes DSP csatornákról érkező hangadatok valós időben és nagy felbontásban kerüljenek vissza a számítógépre. Ez lehetővé teszi ezen jelek feldolgozását és finomhangolását a fejlett bemeneti jel analizátorunkon belül, a bemeneti feldolgozás segítségével precízen korrigálva és optimalizálva azokat.
Intelligens magas szintű bemenet ADEP.3
A modern, gyárilag beépített autórádiók kifinomult módszereket tartalmaznak a csatlakoztatott hangszórók diagnosztizálására. Különösen a legújabb generációs autórádiók vannak fejlett felügyeleti funkciókkal felszerelve, amelyek gyakran hibaüzenetekhez vagy bizonyos funkciók (pl. fader funkció) elvesztéséhez vezethetnek, ha közös jelfeldolgozót csatlakoztatnak.
Az ADEP.3 áramkör (3. generáció) megfelel ezeknek a fejlett OEM rendszereknek az igényeinek, és zökkenőmentes integrációt biztosít. Az ACO platform által vezérelt rendszer jövőbiztos, és rugalmasan alkalmazkodik a járműrádió-diagnosztikában bekövetkező változásokhoz.
Ez maximális kompatibilitást garantál szinte az összes gyári fejegységgel – anélkül, hogy a hangszórókimeneteket szükségtelenül terhelné nagy hangerőn.
Energiatakarékos mód
Az Energiatakarékos mód lehetővé teszi a hangrendszer energiafogyasztásának jelentős csökkentését, ha egy bizonyos ideig nem érzékel zenei jelet.
Amikor az energiatakarékos mód aktív, a távirányító kimenete automatikusan kikapcsol. Amint ismét érzékel zenei jelet, a készülék körülbelül 2 másodpercen belül visszatér normál üzemmódba. A kikapcsolási késleltetés a DSP PC-Tool szoftver segítségével állítható be, vagy teljesen kikapcsolható.
Start-Stop funkció
A kapcsolóüzemű tápegység állandó belső tápfeszültséget biztosít még rövid ideig tartó, 6 voltos feszültségesések esetén is (pl. motorindításkor), így a készülék működése stabil és változatlan marad.
TuneEQ
A TuneEQ egy rendkívül rugalmas és különösen könnyen használható funkció az automatikus frekvenciaátvitel-korrekcióhoz. Egyetlen mérés elegendő hangcsatornánként vagy csatornapáronként egy megfelelő mérőmikrofonnal (pl. az AMI Tuning Kitünkkel) ahhoz, hogy a TuneEQ függetlenül és pontosan beállítsa a hangszínszabályzókat a kívánt referenciagörbéhez. A TuneEQ a parametrikus hangszínszabályzó teljes funkciókészletét használja, beleértve a középfrekvenciát, a Q-faktort és az erősítés beállítását. És mivel az ehhez szükséges rendkívül összetett aritmetikai műveletek a háttérben futnak, a TuneEQ-val történő hangoptimalizálás során sok időt takaríthat meg.
RealCenter
A „RealCenter” funkció egy, az Audiotec Fischer által kifejlesztett algoritmus, amely kiemeli a bal és jobb első csatornában jelen lévő zenei információkat, hogy egyedi középső jelet hozzon létre. A szokásos eljárásokkal ellentétben, amelyekben csak a csatornák összegződnek, a középső jel intenzitását a bal és jobb csatorna sztereofonikus információtartalma is dinamikusan szabályozza.
Bonyolultan hangzik, de ez a hatás lenyűgöző: Ez azt jelenti, hogy ha csak a bal vagy a jobb csatorna ad le audiojelet, a középső csatorna nem fog jelet reprodukálni. A hagyományos algoritmusok esetében a középső csatorna hangereje csak 6 dB-lel csökken (= a hangerő fele). Az Audiotec Fischer „RealCenter” technológiája egyedi, szélesebb hangteret biztosít mind a vezető, mind az utas számára egyszerre! Ezért a hagyományos középső csatorna hátrányai, mint például a tolakodó, kis hangtér, a múlté.
Kiterjesztett basszusfeldolgozás
Az Audiotec Fischer saját fejlesztésű „Augmented Bass Processing” technológiája, amely két forradalmi hangzási funkcióból, a „Dynamic Bass Enhancement”-ből és a „SubXpander”-ből áll, kifejezetten a mélynyomók basszusvisszaadásának drámai javítására lett kifejlesztve.
A „Dynamic Bass Enhancement” ötletesen ötvözi a maximális mély basszust és a legmagasabb hangnyomást – függetlenül a zenei stílustól vagy a fejegység hangszínszabályozóitól. A bemeneti jeltől függően a „Dynamic Bass Enhancement” az alsó frekvenciatartományt veszi fel, és változtatja a szubszonikus szűrő határfrekvenciáját. Az eredmény egy lényegesen erősebb és mélyebb basszusválasz alacsony és közepes hangerőn anélkül, hogy a mélynyomó mechanikai vagy elektromos túlterhelésének kockázata fennállna magas hangerőn. Egyszerűen lenyűgöző, hogy milyen basszusteljesítmény vált hirtelen lehetővé.
Ha még mélyebb és „sötétebb” basszusreprodukciót szeretne, a „SubXpander” funkció is aktiválható. Így az alaphangokhoz 50 és 100 Hz közötti frekvenciatartományban szubharmonikus hangok adódnak.
