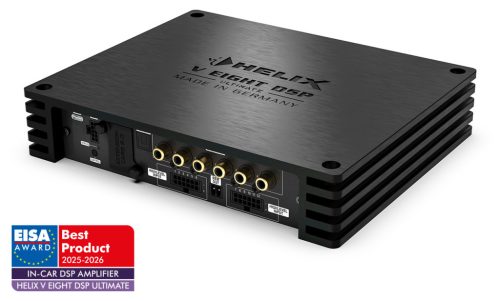

HELIX NEXT V EIGHT DSP ULTIMATE - EISA DÍJAS ERŐSÍTŐ
A multifunkciós eszköz a legtökéletesebb formájában
A V EIGHT DSP ULTIMATE a HELIX elismert, mindent az egyben megoldásának következő evolúciós lépését képviseli. Ennek a 8 csatornás, integrált 14 csatornás DSP-vel ellátott erősítőnek minden aspektusát újragondolták, finomították és továbbfejlesztették – a jelfeldolgozástól és a csatlakoztathatóságtól kezdve a kiemelkedő teljesítményig és hangminőségig. Ez nem csupán egy fejlesztés – ez az ambíció és az elkötelezettség megtestesülése a többcsatornás DSP erősítők újraértelmezése iránt.
A legmodernebb erősítőtechnológia találkozik a következő generációs teljesítménnyel
A V EIGHT DSP ULTIMATE lelke egy új generációs, nagy hatékonyságú TI D osztályú technológia, amely akár 66%-os teljesítménynövekedést biztosít elődjéhez képest – további finomított hangminőséggel és maximális hangszóróvezérléssel párosulva. A 8 x 110 watt RMS teljesítményével 4 ohmon vagy 4 x 110 watt RMS teljesítménnyel 4 ohmon + 4 x 220 watt RMS teljesítménnyel 2 ohmon a V EIGHT DSP ULTIMATE lenyűgöző teljesítménytartalékokat kínál a legigényesebb hangszórórendszerek számára is.
A jelentősen megnövelt rendszerteljesítménynek köszönhetően a V EIGHT DSP ULTIMATE könnyedén kezeli a komplex, nagy teljesítményű audiorendszereket – precízen, erőteljesen és dinamikusan.
Páratlan csatlakoztathatóság modern többcsatornás beállításokhoz
A bemeneti és kimeneti lehetőségek példátlan választékával a V EIGHT DSP ULTIMATE bármilyen integrációs forgatókönyvre készen áll – legyen szó akár OEM rendszerekről, utángyártott fejegységekről, vagy közvetlen csatlakozásról okostelefonokhoz és tabletekhez. 12 magas szintű bemenetet, 6 RCA/Cinch bemenetet, egy digitális optikai bemenetet, az új Extension Card 2.0 bővítőhelyet és a legmodernebb USB PerfectStream interfészt kínál.
A kimeneti oldalon a nyolc hangszóró kimenet mellett az erősítő hat RCA/Cinch kimenettel rendelkezik a további erősítőkkel való zökkenőmentes bővítéshez – így tökéletes központi eleme lehet bármilyen rendszerarchitektúrának.
Tökéletes hangolás az új DSP PC-Tool 6 optimalizálásának köszönhetően
A HELIX V EIGHT DSP ULTIMATE-et következetesen a kifinomult többcsatornás rendszerek követelményeinek kielégítésére tervezték – és az integrált 14 csatornás jelfeldolgozó processzorának köszönhetően jelentősen bővíti a lehetőségeket az elődjéhez képest. A nagyszámú feldolgozott DSP-csatornának köszönhetően, amelyek most már hat vonalkimenetet tartalmaznak kettő helyett, maximális rugalmasságot biztosít az összetett rendszerkonfigurációk megvalósítása során. Az új DSP PC-Tool 6
szoftverrel kombinálva a felhasználók kibővített funkciókészletet, intelligensebb hangolóeszközöket és jelentősen továbbfejlesztett felhasználói felületet élvezhetnek – lehetővé téve a gyors és precíz hangolást, amely bármilyen akusztikus környezethez vagy hallgatási preferenciához igazodik. Az eredmény: a legmagasabb szintű hangteljesítmény.
ACO – Fejlett 32 bites koprocesszor platform
Gyors feldolgozási teljesítmény a jelútvonalon túl – a nagy teljesítményű 32 bites ACO platform kezeli az összes vezérlési feladatot, és ultragyors adatkommunikációt biztosít a DSP PC-Tool szoftverrel, beleértve a villámgyors váltást akár tíz hangbeállítás között.
De az ACO még többet kínál: az olyan integrált funkciók, mint a kiterjesztett basszusfeldolgozás, a RealCenter, a dinamikus hangosságszabályozás (DLC) és a távoli hangszínszabályozás (RTC), valamint az új fejlett bemeneti jelanalizátor (AISA) páratlan hangolási sokoldalúságot biztosítanak, és lehetővé teszik a gyári hangrendszerekből származó, már hangbeállításokat tartalmazó bemeneti jelek elemzését és kompenzálását.
Vezérlés és csúcskategóriás hangzás tökéletes kombinációban az USB PerfectStreamnek köszönhetően
A továbbfejlesztett ACO platformmal a HELIX V EIGHT DSP ULTIMATE bemutatja az USB PerfectStream funkciót – egy olyan interfészt, amely új mércét állít a csatlakoztathatóság és a felhasználóbarát működés terén. Ez egy kétirányú USB audio interfészt biztosít az erősítőhöz, amely egyszerre teszi lehetővé a veszteségmentes audio streaminget okostelefonokról, táblagépekről vagy PC-kről, a valós idejű mérési jelátvitelt az AISA számára, valamint a DSP PC-Tool konfigurációt. Intelligens USB hubként működve az ACO platform kiküszöböli a külső mérési interfészek szükségességét – így a jelelemzés és a rendszerhangolás gyorsabb, könnyebb és pontosabb, mint valaha. Valódi előnyt jelent a professzionális rendszerintegrátorok számára.
Bővítőkártya 2.0 – jövőkész bővítés
A V EIGHT DSP ULTIMATE az első HELIX erősítő, amely az új Extension Card 2.0 foglalattal rendelkezik – ez egy átdolgozott bővítőplatform csavaros műanyag fedéllel és sorozatközi kompatibilitással. Legyen szó Bluetooth ® HD streamingről vagy további analóg bemenetekről, ez a moduláris megközelítés lehetővé teszi az erősítő egyedi rendszerigényekhez való igazítását. Az Extension Card 2.0 foglalat maximális jövőbeli kompatibilitást biztosít új jelforrások hozzáadásához.
Jellemzők
- 14 DSP csatorna a maximális rugalmasságért a többcsatornás hangfejlesztésekkel
- 8 csatornás erősítő a legújabb HD osztályú koncepcióval, amely a kiváló hangminőséget kiemelkedő hatékonysággal ötvözi
- Nagy teljesítményű, 12 csatornás, magas szintű bemenet akár 32 V RMS bemeneti érzékenységgel és ADEP.3 áramkörrel a zökkenőmentes OEM integrációhoz
- 1:1 IOR (bemenet-kimenet irányítás) – minden magas szintű bemenet külön-külön hozzárendelhető egy erősítőhöz vagy vonalkimenethez, lehetővé téve a jel közvetlen irányítását a bemenetről a kimenetre
- Akár 270 W RMS kimeneti teljesítmény csatornánként 2 Ω impedancián
- USB PerfectStream technológia – veszteségmentes, nagy felbontású audio streaming (akár 192 kHz / 32 bit), AISA mérés (Advanced Input Signal Analyzer) és egyidejű DSP konfiguráció USB-C-n keresztül
- Rendkívül nagy teljesítményű „fixpontos” audio DSP 64 bites felbontással
- A VCP (virtuális csatornafeldolgozás) kiemelkedő rugalmasságot kínál összetett hangrendszerek konfigurálásában, a következőknek köszönhetően:
- Csatornák közötti csoportos hangszínszabályzók, amelyek egyszerre több kimeneti csatornát is befolyásolnak
- DSP hangeffektek (SFX) többutas hangszóró-konfigurációja
- További funkciók, mint például a hátsó hangcsillapítás
- ACO – Fejlett 32 bites koprocesszoros platform olyan rendszer- és DSP-funkciókhoz, mint:
- AISA (Advanced Input Signal Analyzer) és InputEQ a bemeneti jelek egyszerű elemzéséhez és korrekciójához
- DLC (Dinamikus hangerőszabályozás) és RTC (Távirányított hangszínszabályozás) a magas és mély hangok hangerőfüggő dinamikus beállításához
- Saját fejlesztésű TuneEQ funkció a bemeneti, virtuális és kimeneti hangszínszabályzók automatikus beállításához
- SFX hangeffektek – Kiterjesztett basszusfeldolgozás, RealCenter és társai.
- Kompakt, jövőbiztos SCP (Smart Control Port) távirányítók és tartozékok csatlakoztatásához
- Extension Card 2.0 foglalat rendszerbővítményekhez, például Bluetooth® HD audio streaminghez, extra analóg bemenetekhez vagy jövőbeli jelforrásokhoz
- Optikai digitális bemenet SPDIF formátumban és hat feldolgozott vonali kimenet maximum 3 voltos kimeneti feszültséggel
- Stabilizált kimeneti teljesítmény technológia (SOP Max) a következetesen stabil kimeneti teljesítményért – teljes teljesítményt nyújt mindenkor, a bemeneti feszültségtől függetlenül
- Az intelligens energiagazdálkodás tökéletes feszültségstabilitást biztosít minden modern járműplatformon
- Start-Stop funkcióval ellátott tápegység, akár 18 V-ig bővített bemeneti feszültségtartománnyal – ideális modern elektromos járművekhez
- Automatikus távirányító kapcsoló az erősítő aktiválásához külső távirányító jel nélkül
- Kompakt kialakítás alacsony hőelvezetéssel a rendkívüli hatékonyságnak köszönhetően
- Maximális vezérlés a DSP PC-Tool 6 segítségével – professzionális szoftver a precíz erősítőkonfigurációhoz és a pontos hangoláshoz a járműben
Különleges jellemzők:
HD osztályú erősítő technológia
Az egyedülálló HD osztályú koncepció ötvözi a H osztályú technológia előnyeit a D osztályú erősítő elvével. Az eredmény páratlan hatásfok, amely könnyedén felülmúlja bármely hagyományos D osztályú erősítőét. A belső tápfeszültségnek az erősítő bemeneti jeleinek amplitúdójától függő folyamatos változtatásával jelentősen csökkennek az alapjárati veszteségek, és az összhatásfok bármikor közel maximális.
USB PerfectStream
Az USB PerfectStream technológia egy nagy teljesítményű, kétirányú USB audio interfésszel bővíti az erősítőt. Lehetővé teszi a veszteségmentes, nagy felbontású audio streamelést akár 192 kHz / 32 bit felbontással közvetlenül a DSP-be – így zenei tartalmak vagy tesztjelek közvetlenül a számítógépről vagy okostelefonról a jelfeldolgozóba streamelhetők.
Ezenkívül az USB PerfectStream lehetővé teszi az egyes DSP csatornákról érkező audioadatok valós idejű és nagy felbontású visszaküldését a számítógépre. Ez lehetővé teszi ezen jelek feldolgozását és finomhangolását a fejlett bemeneti jel analizátorunkon belül, a bemeneti feldolgozás segítségével precízen korrigálva és optimalizálva azokat.
ACO – Fejlett 32 bites koprocesszor
Az ACO platform (Advanced CoProcessor) kezeli a DSP rendszer összes vezérlési és kommunikációs feladatát. Rendkívül gyors rendszerindítást, akár tíz hangbeállítás közötti villámgyors váltást biztosít, és döntő sebességnövekedést biztosít, különösen a DSP PC-Tool szoftverünkkel való adatkommunikációban. Az
ACO emellett számos további funkció alapjául is szolgál – beleértve az olyan SFX hangeffekteket, mint az „Augmented Bass Processing” és a „RealCenter”, olyan funkciókat, mint a Dynamic Loudness Control (DLC) és a Remote Tone Control (RTC), valamint egy csatornaelkülönített bemeneti EQ-t integrált Advanced Input Signal Analyzerrel (AISA) a bemeneti jelek egyszerű elemzéséhez és korrekciójához a gyárilag alkalmazott hangszínszabályozással.
Az ACO a maximális teljesítményt, a rugalmasságot és a jövőbiztos rendszerarchitektúrát jelenti.
Intelligens magas szintű bemenet ADEP.3
A modern, gyárilag beépített autórádiók kifinomult módszereket alkalmaznak a csatlakoztatott hangszórók diagnosztizálására. Különösen a legújabb generációs autórádiók vannak fejlett felügyeleti funkciókkal felszerelve, amelyek gyakran hibaüzenetekhez vagy bizonyos funkciók (pl. fader funkció) elvesztéséhez vezethetnek, ha egy standard erősítőt csatlakoztatnak.
Az ADEP.3 áramkör (3. generáció) megfelel ezeknek a fejlett OEM rendszereknek az igényeinek, és zökkenőmentes integrációt biztosít. Az ACO platform által vezérelt rendszer jövőbiztos, és rugalmasan alkalmazkodik a járműrádió-diagnosztikában bekövetkező változásokhoz.
Ez maximális kompatibilitást garantál szinte az összes eredeti fejegységgel – anélkül, hogy a hangszórókimeneteket szükségtelenül terhelné nagy hangerőn.
Energiatakarékos mód
Az Energiatakarékos mód lehetővé teszi az erősítő (és minden további csatlakoztatott erősítők) energiafogyasztásának jelentős csökkentését, ha egy bizonyos ideig nem érzékel zenei jelet.
Amikor az energiatakarékos mód aktív, a belső erősítő fokozatok és a távoli kimenet automatikusan kikapcsolnak. Amint ismét érzékeli a zenei jelet, a készülék körülbelül 2 másodpercen belül visszatér a normál üzemmódba. A kikapcsolási késleltetés a DSP PC-Tool szoftverrel állítható be vagy teljesen kikapcsolható.
Start-Stop funkció
A kapcsolóüzemű tápegység állandó belső tápfeszültséget biztosít még rövid ideig tartó, 6 voltos feszültségesések esetén is (pl. motorindításkor), így a készülék működése stabil és változatlan marad.
DSP funkciók
TuneEQ
A TuneEQ egy rendkívül rugalmas és különösen könnyen használható funkció az automatikus frekvenciaátvitel-korrekcióhoz. Egyetlen mérés elegendő hangcsatornánként vagy csatornapáronként egy megfelelő mérőmikrofonnal (pl. az AMI Tuning Kitünkkel) ahhoz, hogy a TuneEQ függetlenül és pontosan beállítsa a hangszínszabályzókat a kívánt referenciagörbéhez. A TuneEQ a parametrikus hangszínszabályzó teljes funkciókészletét használja, beleértve a középfrekvenciát, a Q-faktort és az erősítés beállítását. És mivel az ehhez szükséges rendkívül összetett aritmetikai műveletek a háttérben futnak, a TuneEQ-val történő hangoptimalizálás során sok időt takaríthat meg.
RealCenter
A „RealCenter” funkció egy, az Audiotec Fischer által kifejlesztett algoritmus, amely kiemeli a bal és jobb első csatornában jelen lévő zenei információkat, hogy egyedi középső jelet hozzon létre. A szokásos eljárásokkal ellentétben, amelyekben csak a csatornák összegződnek, a középső jel intenzitását a bal és jobb csatorna sztereofonikus információtartalma is dinamikusan szabályozza.
Bonyolultan hangzik, de ez a hatás lenyűgöző: Ez azt jelenti, hogy ha csak a bal vagy a jobb csatorna ad le audiojelet, a középső csatorna nem fog jelet reprodukálni. A hagyományos algoritmusok esetében a középső csatorna hangereje csak 6 dB-lel csökken (= a hangerő fele). Az Audiotec Fischer „RealCenter” technológiája egyedi, szélesebb hangteret biztosít mind a vezető, mind az utas számára egyszerre! Ezért a hagyományos középső csatorna hátrányai, mint például a tolakodó, kis hangtér, a múlté.
Kiterjesztett basszusfeldolgozás
Az Audiotec Fischer saját fejlesztésű „Augmented Bass Processing” technológiája, amely két forradalmi hangzási funkcióból, a „Dynamic Bass Enhancement”-ből és a „SubXpander”-ből áll, kifejezetten a mélynyomók basszusvisszaadásának drámai javítására lett kifejlesztve.
A „Dynamic Bass Enhancement” ötletesen ötvözi a maximális mély basszust és a legmagasabb hangnyomást – függetlenül a zenei stílustól vagy a fejegység hangszínszabályozóitól. A bemeneti jeltől függően a „Dynamic Bass Enhancement” az alsó frekvenciatartományt veszi fel, és változtatja a szubszonikus szűrő határfrekvenciáját. Az eredmény egy lényegesen erősebb és mélyebb basszusválasz alacsony és közepes hangerőn anélkül, hogy a mélynyomó mechanikai vagy elektromos túlterhelésének kockázata fennállna magas hangerőn. Egyszerűen lenyűgöző, hogy milyen basszusteljesítmény vált hirtelen lehetővé.
Ha még mélyebb és „sötétebb” basszusreprodukciót szeretne, a „SubXpander” funkció is aktiválható. Így az alaphangokhoz 50 és 100 Hz közötti frekvenciatartományban szubharmonikus hangok adódnak.
Műszaki adatok
| Teljesítmény RMS ≤ 1% THD+N |
|
| - 4 ohmon |
1-8. csatorna: 8 x 110 watt |
| - 2 ohmon |
5-8. csatorna: 4 x 220 watt |
| - 1 ohm ellenálláson |
- |
| - áthidalva 4 ohmon |
- |
| - áthidalva 2 ohmon |
- |
| Max. kimeneti teljesítmény csatornánként* |
1-8. csatorna: akár 140 watt RMS @ 4 ohm
5-8. csatorna: akár 270 watt RMS @ 2 ohm |
| Erősítő technológia |
HD osztály |
| Bemenetek |
6 x RCA / Cinch
12 x magas hangerőszintű hangszóró bemenet
1 x optikai SPDIF (12 - 96 kHz)
1 x távirányító bemenet
1 x USB audio |
| Bemeneti érzékenység |
RCA/Cinch: 1-8 Volt
Magas szint: 4-32 Volt |
| Bemeneti impedancia |
RCA / Cinch: 25 kOhm
Magas szintű: 9 - 33 Ohm ADEP.3-mal |
| Kimenetek |
8 db hangszóró kimenet,
6 db RCA / Cinch,
2 db távirányító kimenet |
| Kimeneti feszültség RCA / Cinch |
3 volt |
| Frekvenciaátvitel |
15 Hz - 22 000 Hz |
| DSP felbontás |
64 bites |
| DSP-teljesítmény |
295 MHz (1,2 milliárd MAC művelet/másodperc) |
| Mintavételi gyakoriság |
48 kHz |
| DSP típus |
Audiojel-feldolgozó |
| Jelátalakítók |
Analóg/Diagnózis: BurrBrown 24 bites
Analóg/Diagnózis: BurrBrown 24 bites |
| Jel-zaj viszony (A-súlyozott) |
Digitális bemenet: 107 dB
Analóg bemenet: 102 dB |
| Torzítás (THD @ 1 kHz, 1 W 4 ohmon) |
< 0,007% |
| Torzítás (THD+N @ 1 kHz, 1 W 4 ohmon) |
< 0,009% |
| Csillapítási tényező |
100 |
| Üzemi feszültség |
10,5 - 18 Volt (max. 5 másodperc alatt 6 Voltra) |
| Teljesítménybesorolás |
12 V egyenáram ⎓ max. 110 A |
| Üresjárati áram |
750mA |
| Max. távoli kimeneti áram |
500 mA |
| Üzemi hőmérséklet-tartomány |
-40 °C és +70 °C között |
| Biztosíték |
2 x 40 A LP-mini biztosíték (APS) |
| További funkciók |
32 bites koprocesszor, 2.0 bővítőkártya-foglalat, ADEP.3 áramkör, automatikus távirányító kapcsoló, intelligens vezérlőport, USB-C, USB PerfectStream |
| Méretek (Ma x Szé x Mé) |
44 × 220 × 180 mm /
1,73 × 8,66 × 7,09” |
Szállítási terjedelem
1 x HELIX NEXT V EIGHT DSP ULTIMATE erősítő
1 x USB-C kábel USB-A adapterrel
2 x imbuszkulcs
4 x csatlakozókábel
1 x rögzítőanyag
1 x használati útmutató
