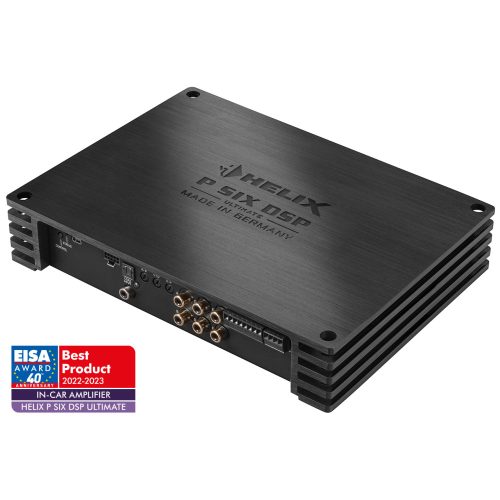

HELIX P SIX DSP ULTIMATE
Hatalmas teljesítmény és progresszív DSP technológia a tökéletes hangélményért.
A P SIX DSP ULTIMATE 6 csatornás erősítő hatalmas teljesítményt és kifinomult DSP technológiát kínál tökéletes harmóniában. Akár 285 Watt RMS csatornánként 2 Ohm-ig és a beépített 12 csatornás jelfeldolgozó processzor megduplázott feldolgozási teljesítménnyel páratlan hangélményt garantál nagy felbontású minőségben. „ULTRA HD Class D” filozófiánk az AB osztályú technológia kiváló hangjellemzőinek és a digitális erősítő hatékonyságának ötvözésére összpontosít. Emellett számos új funkció és szolgáltatás integrálása, mint például az ACO platform, az optikai digitális kimenet és még sok más, egy dolgot világossá tesz: a P SIX DSP ULTIMATE a saját bajnokságában van.
A legmodernebb technológia és a TwinDSP teljesítmény a tökéletes nagyfelbontású hangélményért
A P SIX DSP ULTIMATE az Analog Devices két legerősebb 64 bites audio jelfeldolgozójával van felszerelve. A másodpercenkénti 2,4 milliárd MAC-művelet hihetetlen feldolgozási teljesítménye, a magas, 96 kHz-es mintavételezési frekvenciával és az ebből eredő 40 kHz-et meghaladó hangsávszélességgel, valamint a BurrBrown A/D és D/A jelátalakítókkal együtt kiváló hangzást biztosítanak Nagy felbontású minőség. Emellett a teljes audiojelút, beleértve az új, erősebb tápegységet is, a legapróbb részletekig optimalizálva lett.
ACO – Fejlett 32 bites CoProcessor Platform
A P SIX DSP ULTIMATE saját fejlesztésű, 32 bites ACO platformunkkal van felszerelve, amely nemcsak az összes vezérlési feladatot ultragyorsan átveszi, hanem egy csomó audiofunkciót is kezel: Mostantól fantasztikus hanghatások, például kiterjesztett mélyhang-feldolgozás vagy Real A központ, valamint egy csatorna-szeparált bemeneti EQ, beleértve a bemeneti jelanalizátort (ISA) is, az OE rádiók bemeneti jeleinek egyszerű elemzéséhez és kompenzálásához, amelyek már gyárilag tartalmaznak hangbeállítást.
Optimális csatlakoztathatóság és rugalmasság
A bemenetek és kimenetek széles választékával (6x magas szint, 6x RCA, 1x optikai SPDIF, 1x koaxiális SPDIF, 1x HEC slot, 4x vonal kimenet és 1x optikai kimenet) a P SIX DSP ULTIMATE mindent kínál a könnyű adaptációhoz. meglévő gyári rádiókhoz vagy többcsatornás OE hangrendszerekhez. Ezenkívül a kiterjesztett feszültségtartomány akár 32 V RMS-ig lehetővé teszi a kombinációt szinte bármilyen elképzelhető analóg jelforrással, még nagy teljesítményű OE erősítők esetén is. Ezen túlmenően az optikai digitális kimenet integrálása teljesen digitális jelláncot tesz lehetővé downstream erősítőkkel, például a P ONE MK2 vagy P TWO MK2. Végül, de nem utolsósorban, a VCP (Virtual Channel Processing) most már tartalmazza a rendkívül összetett hangrendszerek rugalmas és egyszerű konfigurálását.
DSP PC-Tool 5 feat. TuneEQ – Erőteljes funkciók a tökéletes hangélményért
Természetesen a P SIX DSP ULTIMATE könnyen konfigurálható az új, professzionális és kivételesen intuitív DSP PC-Tool 5 eszközünkön keresztül. A jól ismert, számos beállítási lehetőség kiterjedt hangfeldolgozási funkcióival nem hagy kívánnivalót maga után, és rendkívül precíz hangzást garantál. hangbeállítás még a legnehezebb körülmények között is. Az új, könnyen használható TuneEQ funkciónak köszönhetően pedig az automatikus frekvenciaválasz-korrekciót segíti, hogy Ön sok időt takarítson meg a hang optimalizálása közben.
Jellemzők
- Akár 285 W RMS kimeneti teljesítmény csatornánként 2 Ω-ig
- Ultra HD D osztályú koncepció – egyesíti az AB osztályú technológia csúcsminőségű hangminőségét a D osztályú erősítők előnyeivel
- TwinDSP Power – két rendkívül erős „fixpontos” audio DSP 64 bites felbontással és másodpercenként 2,4 milliárd MAC művelettel
- A/D és D/A jelátalakítók a BurrBrowntól
- A VCP (Virtual Channel Processing) még rugalmasabb konfigurációt tesz lehetővé rendkívül összetett hangrendszerekhez
- ACO – Advanced CoProcessor a kiterjesztett funkciókészlethez
- ISA (Input Signal Analyzer) és InputEQ a bemeneti jelek egyszerű elemzéséhez és kompenzálásához
- Saját TuneEQ funkció a kimeneti hangszínszabályzók automatikus beállításához
- SFX (DSP hangeffektusok) – kiterjesztett mélyhang-feldolgozás, RealCenter & Co.
- Nagy teljesítményű 6 csatornás magas szintű bemenet akár 32 V RMS bemeneti érzékenységgel és ADEP.3 áramkörrel
- Optikai (max. 96 kHz) és koaxiális (max. 192 kHz) digitális bemenet SPDIF formátumban
- Négy RCA / Cinch kimenet max. 3 V kimeneti feszültség
- Optikai digitális kimenet SPDIF formátumban (96 kHz)
- Kompakt, jövőbiztos Smart Control Port (SCP) távirányítók és tartozékok csatlakoztatásához
- HEC nyílás a rendszerbővítésekhez, mint például a Bluetooth ® HD Audio Streaming, a nagy felbontású audio streaming USB-n keresztül stb.
- Automata távirányító kapcsoló
- Start-Stop képesség 6V tápfeszültségig
- Nagyon kompakt kialakítás alacsony hőelvezetéssel a rendkívüli hatékonyságnak köszönhetően
Különleges képességek:
Ultra HD D osztályú erősítő technológia
A hagyományos D osztályú erősítőkhöz képest ez a koncepció több mint 40 kHz-re kiterjesztett frekvenciaválaszt ér el, csökkentett torzítással kombinálva a fejlett integrált visszacsatolási kialakításnak köszönhetően. Az Ultra HD D osztály kiemelkedő, „AB osztályhoz hasonló” hangminőséget biztosít a D osztályú erősítő hatékonyságával kombinálva.
TwinDSP teljesítmény
A P SIX DSP ULTIMATE az Analog Devices két legerősebb 64 bites audio jelfeldolgozó processzorát tartalmazza, amelyek kiemelkedő, 2,4 milliárd MAC művelet/másodperc számítási teljesítménnyel rendelkeznek.
A TwinDSP Power koncepció lehetővé teszi a tizenkét külön feldolgozott csatornát és a számos új hangszolgáltatást a 96 kHz-es kiterjesztett mintavételezési frekvenciával (ami több mint 40 kHz-es hangsávszélességet eredményez).
24 V-ra készen
A P SIX DSP ULTIMATE 12 voltos vagy 24 voltos tápfeszültséggel üzemeltethető (pl. a teherautóknál megszokott módon) anélkül, hogy az egységen bármiféle változtatást kellene végezni. Mindkét üzemmódban az erősítő azonos teljesítményjellemzőkkel rendelkezik. Ez maximális rugalmasságot garantál számos alkalmazáshoz.
ACO – Fejlett 32 bites koprocesszor
A HELIX P SIX DSP ULTIMATE a legújabb generáció rendkívüli teljesítményű, 32 bites koprocesszorát tartalmazza. Ez nemcsak az összes vezérlési feladatot veszi át ultragyorsan, hanem a villámgyors váltást is akár tíz lehetséges hangbeállítás között. Az ACO azonban sokkal többet kínál – a csatornáktól elválasztott bemeneti EQ-n kívül, amely tartalmazza az OE rádiók bemeneti jeleinek egyszerű elemzését és kompenzációját is magában foglaló Input Signal Analyzer-t (ISA), valamint olyan fantasztikus hangeffektusokat, mint az Augmented Bass Processing vagy a RealCenter, most a forradalmi TuneEQ funkció is elérhető a kimeneti hangszínszabályzók automatikus beállítása.
További jelentős előny a CoProcessor integrált, natív rendszerbetöltője. Lehetővé teszi a DSP összes komponensének szoftverfrissítését a mikrokontroller által vezérelt ADEP.3 áramkör beállításához, például a gyári rádiók diagnosztikai rendszerének jövőbeni módosításai/módosításai esetén, vagy ha az eszközt további interfészekkel bővítik.
Intelligens magas szintű bemenet ADEP.3
A modern, gyárilag beszerelt autórádiók kifinomult lehetőségeket kínálnak a csatlakoztatott hangszórók diagnosztizálására. Különösen a legújabb generációs autórádiók vannak felszerelve további felügyeleti funkciókkal, így elég gyakran hibaüzenetek és bizonyos funkciók elvesztése (pl. fader funkció) jelennek meg, ha erősítőt csatlakoztatnak – a P SIX DSP ULTIMATE esetében azonban nem.
Az új ADEP.3 áramkör (Advanced Diagnostics Error Protection, 3rd Generation) mindezeket a problémákat elkerüli anélkül, hogy szükségtelenül terhelné az OE rádió hangszórókimeneteit nagy hangerő esetén.
Start-Stop képesség
A P SIX DSP ULTIMATE kapcsolt tápellátása akkor is állandó belső tápfeszültséget biztosít, ha az akkumulátor feszültsége 6 voltra csökken a motor forgatásakor.
Energiatakarékos mód
Az energiatakarékos mód az alapbeállítás része. Lehetővé teszi a P SIX DSP ULTIMATE-hoz csatlakoztatott erősítők energiafogyasztásának jelentős csökkentését, ha több mint 60 másodpercig nincs bemeneti jel. Felhívjuk figyelmét, hogy sok korszerű, „CAN” vagy más belső buszszerkezettel rendelkező autóban előfordulhat, hogy a rádió akár 45 percig „láthatatlanul” bekapcsolva marad. bezárás és az autó elhagyása után is! Amint az „Energiatakarékos mód” aktív, a távoli kimenet, és ezért a csatlakoztatott erősítők kikapcsolnak.
A P SIX DSP ULTIMATE egy másodpercen belül újraaktiválja a távoli kimenetet, ha zenei jelet alkalmaz. Lehetőség van a 60 másodperces kikapcsolási idő módosítására. vagy teljesen deaktiválja az „Energiatakarékos módot” a DSP PC-Tool szoftveren keresztül.
Automatikus digitális jelérzékelés
Az analóg bemenetről a digitális bemenetek egyikére való váltás automatikusan megtörténik, amint jelet észlel az optikai vagy koax bemeneten. Ez a funkció a DSP PC-Tool szoftverben deaktiválható. Alternatív megoldásként használhat egy opcionális távirányítót az analóg és digitális bemenetek közötti kézi váltáshoz.
Megjegyzés: A Bluetooth® szóvédjegy és logók a Bluetooth SIG, Inc. tulajdonát képező bejegyzett védjegyek, és az Audiotec Fischer GmbH az ilyen védjegyeket licenc alapján használja. Az egyéb védjegyek és kereskedelmi nevek a megfelelő tulajdonosaik.
DSP jellemzők
TuneEQ
A TuneEQ egy rendkívül rugalmas és különösen könnyen használható funkció az automatizált frekvenciaválasz-korrekcióhoz. Audiocsatornánként vagy csatornapáronként egyetlen mérés elegendő egy megfelelő mérőmikrofonnal (pl. az MTK1-ünkkel), hogy a TuneEQ függetlenül és pontosan beállítsa a hangszínszabályzókat a kívánt referenciagörbére. A TuneEQ a parametrikus hangszínszabályzó teljes funkciókészletét használja, beleértve a középfrekvenciát, a Q-tényezőt és az erősítés beállítását. És mivel az ehhez szükséges rendkívül összetett aritmetikai műveletek a háttérben futnak, sok időt takaríthat meg a hangzás TuneEQ-val történő optimalizálásakor.
RealCenter
A „RealCenter” funkció az Audiotec Fischer által kifejlesztett algoritmus, amely kiemeli a zenei információkat, amelyek a bal és a jobb első csatornában is jelen vannak, így egyedi középső jelet hoz létre. Az elterjedt eljárásokkal ellentétben, ahol csak a csatornákat összegzik, a középső jel intenzitását is dinamikusan szabályozza a bal és a jobb csatorna sztereofon információtartalma.
Bonyolultan hangzik, de ez a hatás megdöbbentő: Ez azt jelenti, hogy ha csak a bal vagy a jobb csatorna ad hangjelet, a középső csatorna nem reprodukál jelet. Elterjedt algoritmusok esetén a középső csatorna hangereje csak 6 dB-lel (= fele hangerő) csökken. Az Audiotec Fischer „RealCenter” egyedülálló, kibővített hangzást tesz lehetővé a sofőr és a társvezető számára egyszerre! Ezért a hagyományos középső csatorna hátrányai, mint például a tolakodó, kis hangszíntér, már a múlté.
Kiterjesztett basszus feldolgozás
Az Audiotec Fischer szabadalmaztatott „Augmented Bass Processing”, amely a két forradalmi hangzási funkcióból, a „Dynamic Bass Enhancement” és „SubXpander”-ből áll, kifejezetten a mélysugárzók mélyhang-visszaadásának drámai javítására lett kifejlesztve.
A „Dynamic Bass Enhancement” zseniálisan ötvözi a maximális mély basszust és a legmagasabb hangnyomást – függetlenül a zenei stílustól vagy a fejegység hangszínszabályzóitól. A bemeneti jeltől függően a „Dynamic Bass Enhancement” az alacsonyabb frekvenciatartományt éri el, és változtatja a szubszonikus szűrő vágási frekvenciáját. Az eredmény lényegesen erősebb és mélyebb basszusválasz alacsony és közepes hangerő mellett, anélkül, hogy a mélyhangsugárzó sem mechanikusan, sem elektromosan túlterhelné nagy hangerő mellett. Egyszerűen lenyűgöző, hogy milyen basszus teljesítmény érhető el hirtelen.
Ha még gyengébb és „sötétebb” basszus-reprodukciót szeretne, a „SubXpander” kiegészítőleg aktiválható. Ezért az 50 és 100 Hz közötti frekvenciatartományban a szubharmonikus hangok hozzáadódnak az alaphangokhoz.
Műszaki adatok
| Teljesítmény RMS ≤ 1% THD+N |
|
| - @ 4 Ohm |
A-F csatorna: 6 x 120 watt |
| - @ 2 Ohm |
C-F csatorna: 4 x 230 Watt |
| - @ 1 Ohm |
- |
| - áthidalva @ 4 Ohm |
- |
| - áthidalva @ 2 Ohm |
- |
| Max. kimeneti teljesítmény csatornánként* |
A-F csatorna: akár 145 Watt RMS @ 4 Ohm
C-F csatorna: Akár 285 Watt RMS @ 2 Ohm |
| Erősítő technológia |
Ultra HD D osztály |
| Bemenetek |
6 x RCA / Cinch
6 x magas szintű hangszóró bemenet
1 x optikai SPDIF (12 - 96 kHz)
1 x koax SPDIF (12 - 192 kHz)
1 x távirányító bemenet |
| Bemeneti érzékenység |
RCA / Cinch 1-4 Volt vagy 4-8 Volt
Magas szintű 4-16 Volt vagy 8-32 Volt |
| Bemeneti impedancia RCA / Cinch |
13 kOhm |
| Bemeneti impedancia magas szint |
9 - 33 Ohm ADEP.3-mal |
| Kimenetek |
6 x hangszóró kimenet
4 x RCA / cinch
1 x optikai SPDIF (96 kHz)
2 x távoli kimenet |
| Kimeneti feszültség RCA / Cinch |
3 Volt |
| Frekvenciaválasz |
10 Hz - 44 000 Hz |
| DSP felbontás |
64 bites |
| DSP teljesítmény |
2 x 295 MHz (2,4 milliárd MAC művelet/másodperc) |
| Mintavételi gyakoriság |
96 kHz |
| DSP típus |
2x Audio jel processzor |
| Jelátalakítók |
A/D: BurrBrown
D/A: BurrBrown |
| Jel-zaj arányú digitális bemenet |
108 dB (A-súlyozott) |
| Jel-zaj arány analóg bemenet |
102 dB (A-súlyozott) |
| Torzítás (THD) |
< 0,004 % |
| Csillapítási tényező |
> 100 |
| Üzemi feszültség |
10,5–32 volt (max. 5 mp-ig 6 voltig) |
| Teljesítmény értékelése |
DC 12 / 24 V ⎓ 65 A max. |
| Üresjárati áram |
1350 mA |
| Max. távoli kimeneti áram |
500 mA |
| Működési hőmérséklet tartomány |
-40°C és +70°C között |
| Biztosíték |
3 x 20 A LP-minibiztosíték (APS) |
| További jellemzők |
32 bites koprocesszor, HEC foglalat, ADEP áramkör, automatikus távkapcsoló, intelligens vezérlőport |
| Méretek (Ma x Sz x Mé) |
50 x 260 x 190 mm /
1,97 x 10,24 x 7,48" |
* Tipikus többcsatornás alkalmazásokban (2-/3-utas rendszer + hátsó + mélynyomó)
Szállítási terjedelem
1 x erősítő HELIX P SIX DSP ULTIMATE
1 x vezérlő bemenet-SCP adapter
1 x USB kábel
2 x imbuszkulcs
1 x szerelési anyag
1 x használati útmutató
