A hangkar a lemezjátszó egyik legfontosabb alkatrésze, ami nem csak befolyásolja, de alakítja is a hangzást. A Pro-Ject szakemebrei a mérnöki szemlélet mellett meghallgatásokat is felhasználva, hosszú ideig dolgoztak különböző csapágytípusokkal, hangkar anyagokkal és hangszedő kombinációkkal, hogy létrehozzák a legnagyszerűbb hangzást.
10 kulcsfontosságú felismerés a Pro-Ject kutatásaiból
- Rezonancia csillapítás: Csillapított ellensúlyok és szuper nagy tömegű csapágyazott kardánok fontosak a kar/hangszedő egység rezgéseinek kezelésében.
- Kúpos csövek: A kúpos hangkarcső kialakítása biztosítja, hogy a rezonanciák a csapágyblokk felé haladnak, továbbá csökkenti a hangkar/headshell mozgó tömegét is.
- Egy darabból álló csövek: Az egyrészes hangkarcsövek növelik a merevséget és a hang transzparens jellegét.
- Hangszedő illesztés: A hangkar és a hangszedő megfelelő illesztése és az ebből adódó rezonancia kivételesen kritikus a tiszta követés és a pontos, kontrollált basszusreprodukció szempontjából.
- Anyagok: Alacsony enegedékenységű hangszedőkhöz nagy effektív tömegű kart érdemes használni. Vagyis az ilyen jellemzőjű hangszedőkhöz a szénszálas helyett alumínium ötvözetből készült hangkar az ideális. (rendszerben kell gondolkodni)
- Nagy tisztaságú vezetők: A nagy tisztaságú vezetékek pozitív hatással vannak a hangszedőből érkező, alacsony szintű jelekre, ezért a Pro-Ject a nagy tisztaságú rezet (Standard EVO) vagy tiszta ezüst vezetéket (Premium) használ.
- Nagy tömeg: A nagy tömegű karima kialakítása kiemelten fontos a hangkar-lemezjátszó közötti rögzítésben.
- Hangkar tartó: A hangkar tartó lejátszás közben csak egy ponton érintkezik a karszerkezettel, így szabadon képes rezonálni. Ennek megelőzése érdekében a Pro-Ject masszív kialakítást választott, amivel drasztikusan képes csökkenteni a nemkívánatos rezonanciákat.
- Ellensúlyok: A hangszedő megfelelő kiegyensúlyozásához különböző ellensúlyok választékára van szükség. Így nem csak a kívánt erő állítható be pontosan, de maga a súly is egy a rezonancia szempontjából előnyösebb, a forgástengelyhez közelebbi pozícióba helyezhető.
- Kimagasló pontosság: Precíziós kart csak a legmagasabb szintű gyémántkéses gépekkel lehet készíteni, amelyekkel 1/1000 mm-es tűréshatárokkal lehet dolgozni.

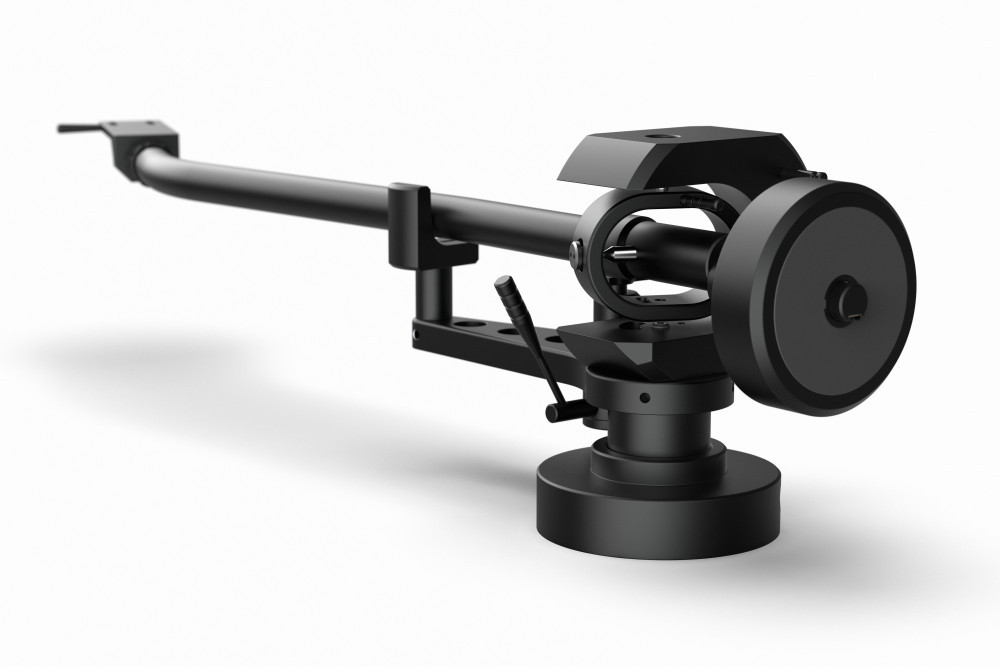

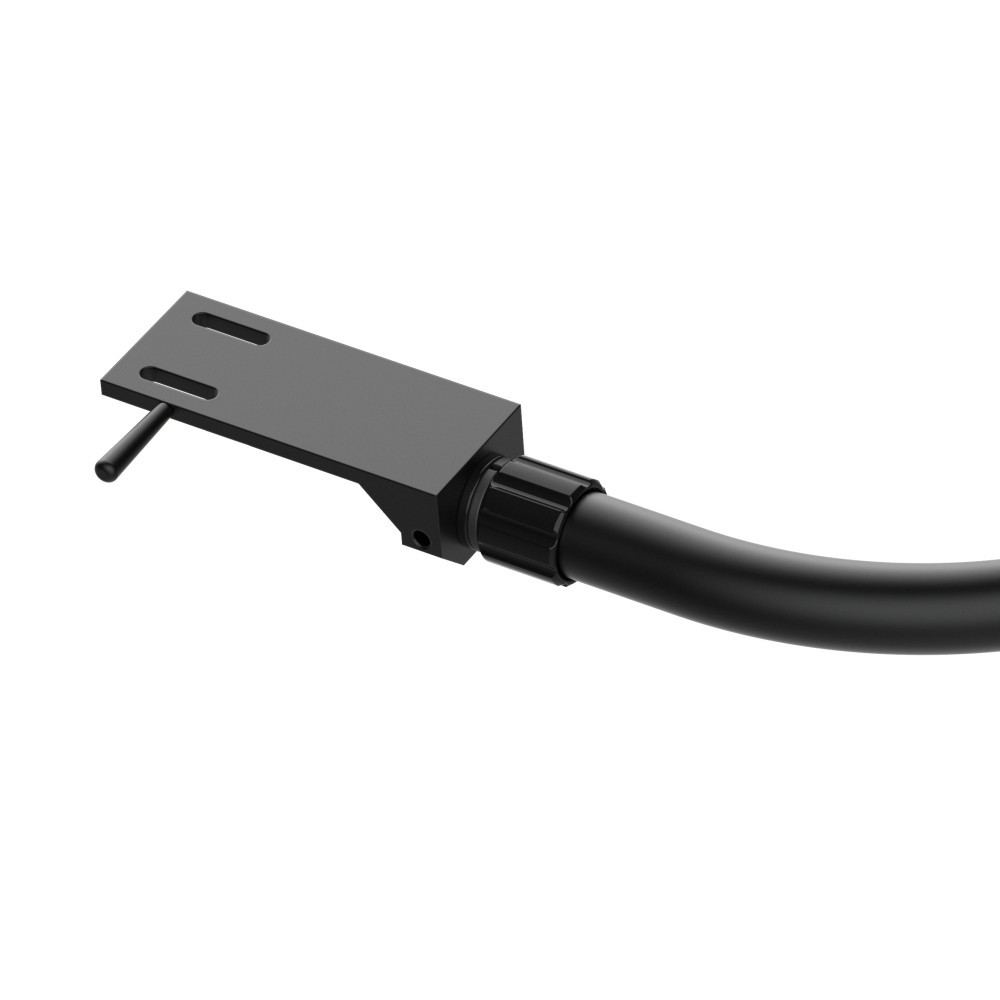

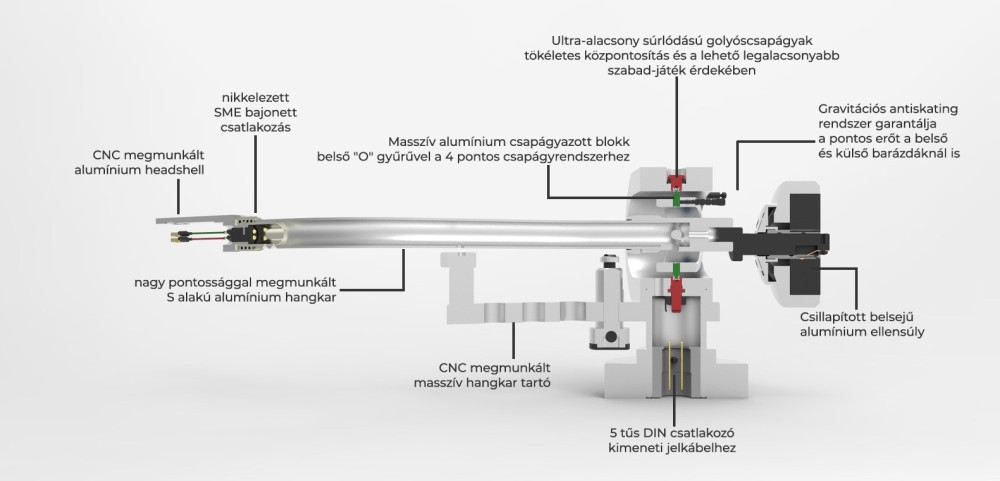

Hangkar cső és belső kábelezés: Az EVO CC hangkar csöve egy darabból álló aluminium anyagból készült, amely egyszerre könnyű és erős. Ha jobban megnézi, láthatja, hogy a karcső kúp alakú, ami azt jelenti, hogy a hangszedőhöz közeledve vékonyabbá válik. Ez a kialakítás csökkenti az állóhullámok visszaverődését. A karcső egyetlen csavarral van rögzítve, hogy lehetővé tegye az elforgatást az egyszerű azimutbeállítás érdekében. A belső kábelezés rugalmas, nagy tisztaságú rézből készült, amely optimális vezetője a nagyon kis phono jelnek. Minden vezeték új, aranyozott csatlakozócsipesszel van ellátva.

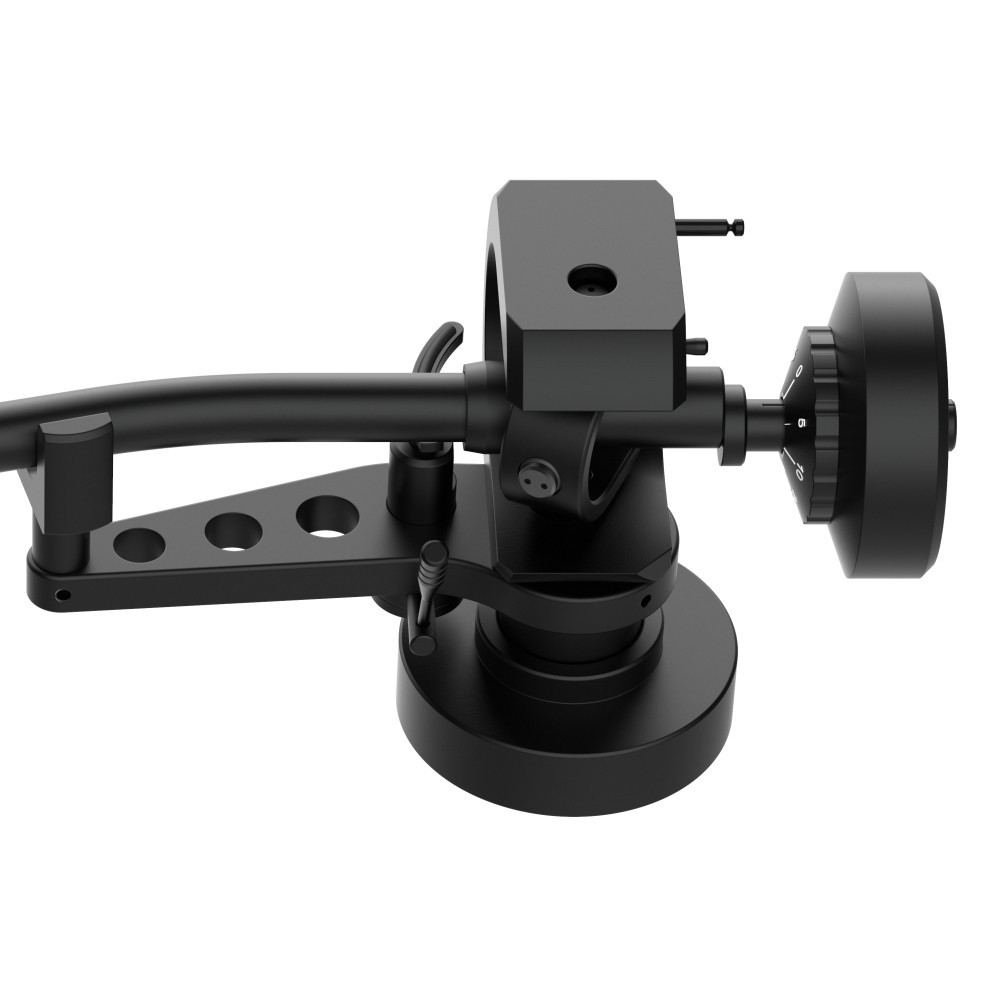

A csapágy: Az új EVO hangkar egy fordított kardán szerkezetet használ ABEC 7 minőségű csapágyakkal, 4 rozsdamentes acél véggel. Ez a csapágytípus nagyon stabil és alacsony súrlódású, ami garantálja a tiszta követést. Ez részletes és nyitott hangszínpadot eredményez. A barázda minden mikroinformációja megmarad. A csapágy egy alumínium házban helyezkedik el, amely biztosítja a szükséges stabilitást. A masszív külső gyűrű nyitott, a rezonanciák elkerülése érdekében. A hangkar kialakításának köszönhetően a csapágy karbantartásmentes és nagyon könnyen beállítható.
Tűnyomás és VTA: Minden hangkarhoz két ellensúlyt szállítunk, hogy a hangszedők széles skáláját használhassa, és a lehető legpontosabban beállíthassa a tűnyomást. A követési erő beállítása után az ellensúlynak a lehető legközelebb kell lennie a csapágyblokkhoz, hogy a lehető legjobb stabilitást biztosítsa és a hangkar tehetetlensége a lehető legkisebb legyen. Válassza azt az ellensúlyt, amelyik az adott nyomkövetési erőnél közelebb ül a csapágyblokkhoz.
Az ellensúly egy új konstrukció, amely TPE csillapítással rendelkezik a nem kívánt rezonanciák ellensúlyozására. A hangkar magassága a két csavar meglazításával fokozatmentesen állítható. Ez lehetőséget ad arra, hogy a kart a eltérő magasságokhoz igazítsa, hogy mindig a legjobb hangminőséget érje el. A VTA & Azimuth beállítása és kísérletezése döntő fontosságú a hangszedők tudásának legapróbb részleteit is kihozni.

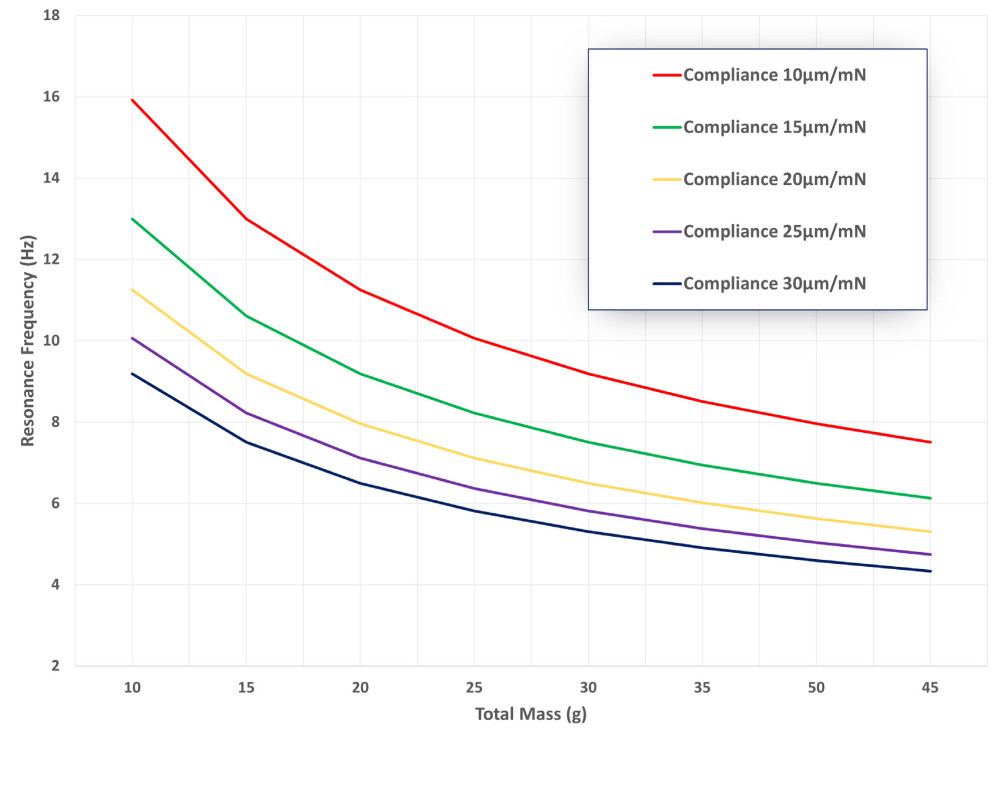

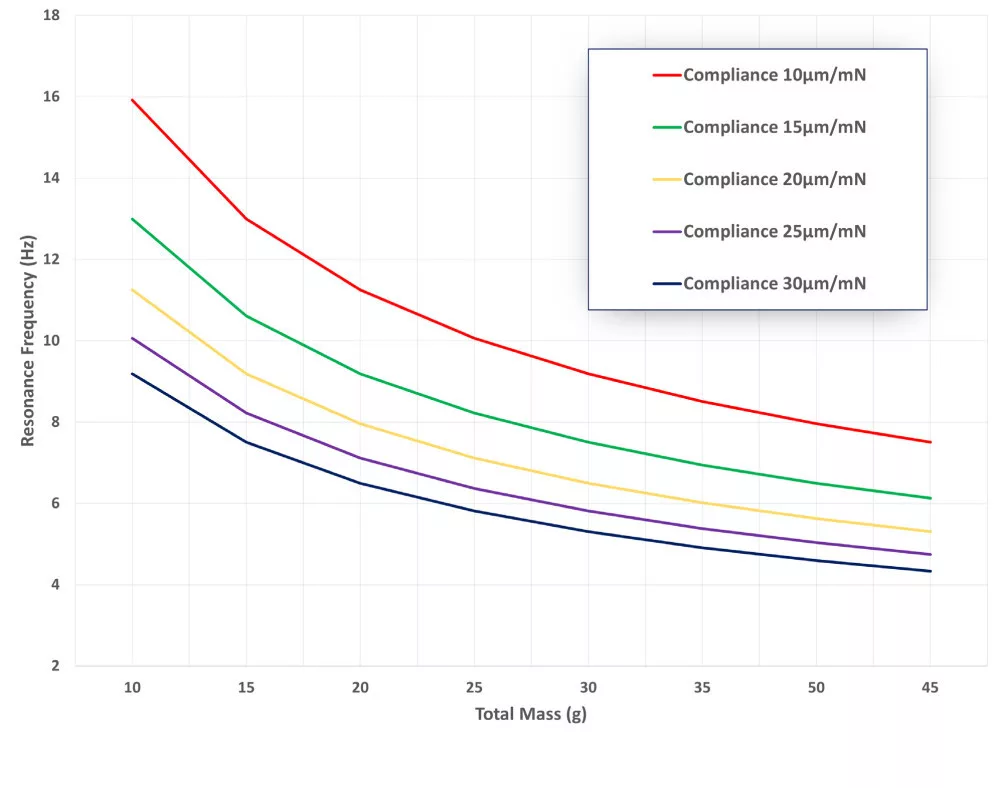

Rezonanciafrekvenciával kapcsolatos megfontolások: A hangkar teljes effektív tömegét (=a hangkar effektív tömege plusz a hangszedő súlya plusz a rögzítő alkatrészek) figyelembe kell venni a hangszedő konzolrendszer mechanikai engedékenységéhez (rugalmasságához) viszonyítva. A hangszedő és a hangkar közötti helyes mechanikai illeszkedés a semleges hangzás egyik legfontosabb tényezője. A nem megfelelő illeszkedés rossz impulzusviselkedést eredményezhet (a dinamika és a mikrodinamika kisebb felbontása, szűk hangszínpad, túlzó vagy gyenge basszus).
Bár a rezgéseket megannyi módon lehet csillapítani, azok teljes egészükben ki soha nem zárhatóak. Ezért fontos, hogy a Pro-Ject mérnökei a rendszert úgy hangolták, hogy annak a rezonancia frekvenciája a 7-12 Hz közotti, ideális tartományba essen. Így megelőzhető legjellemzőbb külső rezonancia forrásokkal való összegerjedés, a hang nemkívánatos színezése.
Az EVO CC hangkarok ajánlottak a 12 - 30µm/mN engedékenységű hangszedőkhöz.
Ideális engedékenységi érték: > 20µm/mN
Néhány, a Pro-Ject által ajánlott hangszedő:
• Ortofon 2M sorozat
• Ortofon Quintet sorozat
• Sumiko Songbird
• Sumiko Blackbird
• Sumiko Moonstone
