A PC-DC teljesítménykondicionáló 4 funkciót egyesít egy eszközben: teljesítmény zajszűrés; DC komponens blokkolása; lineáris tápegység USB-portokhoz; és túlfeszültség- és túlterhelés elleni védelem (minden tápellátással rendelkező kimenethez és USB-porthoz).
TELJESÍTMÉNYZAJSZŰRÉS
Otthonunk vagy munkahelyünk elektromos hálózata különböző interferenciáknak van kitéve, például elektromágneses interferenciának (EMI), amelyet az azonos hálózatra csatlakoztatott készülékek (hűtőszekrények, klímaberendezések, számítógépek stb.) keltenek.
Ezeket az interferenciákat nem csak az Ön házában vagy irodájában keltik, hanem az épületben vagy akár azon kívül is minden készülék, és eltérhetnek attól, hogy a nap vagy a hét melyik szakában változik a forgalom az elektromos hálózaton.
Mindezek az interferenciák, amelyeket zajnak nevezünk, bejuthatnak a váltakozó áramú tápellátásba, és zavarhatják a rendszert.
Ez a „piszkos” áram negatív hatással lehet az audio-video rendszer teljesítményére.
A TAGA Harmony elektromos vezetékkondicionáló nagyszerű módja annak, hogy korlátozza az elektromos áram negatív zajait, és elszigetelje a rendszert a szennyezett áramellátástól.
A szennyezett elektromos áram szintén negatív hatással van a berendezés belső áramköreire és tápegységeire, és mivel a PC-DC kondicionáló pufferként működik a fali aljzat és a felszerelés között, segítve a csatlakoztatott alkatrészek élettartamának növelését.
Kapcsolt és kapcsolatlan 230V-240V-os tápcsatlakozók (Schuko típusú) független csoportjai, amelyek 4 független interferenciamentes szűrőt tartalmaznak, mindegyiket kifejezetten az adott csoporthoz és meghatározott audio- és videoberendezésekhez tervezték.
Minden aljzatcsoporthoz külön SQ közös módú induktor használható.
- Nagy tisztaságú oxigénmentes réz lapos zománcozott huzal tekercselés.
- Alacsony egyenáramú ellenállás, egyenletes eloszlású elektromos tér és rendkívül kis elosztott kapacitás a továbbfejlesztett nagyfrekvenciás EMI-szűréshez.
- Jó hőelvezetés a nagyobb hatékonyság érdekében.
- Nagy áthaladó áram, sűrűsége több mint 1,3-szorosa a kerek rézhuzalénak, ami jobb szűrést tesz lehetővé hasonló méretű felhasználás mellett.
- További előnyök a jobb szűréshez: zárt mágneses áramkör, kis mágneses szivárgás, jó vezetési és sugárzási hatás, stabil konzisztencia és javított nagyfrekvenciás bőrhatás.
Kiváló minőségű X osztályú kondenzátorok a jobb szűréshez.

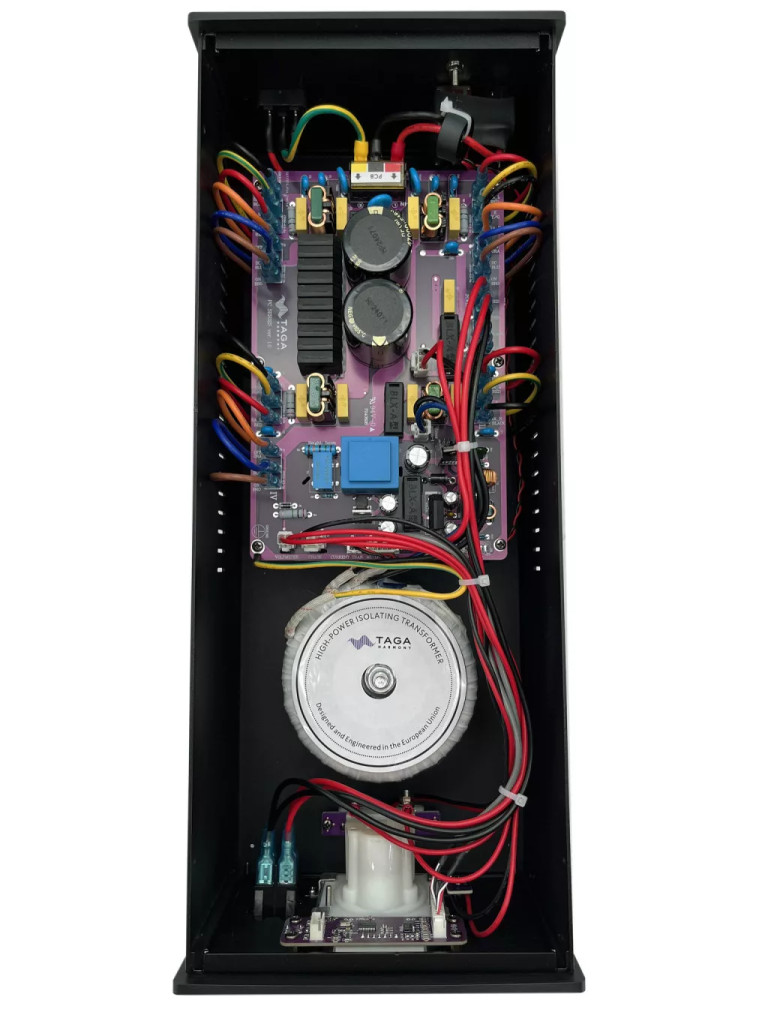

Nagy teljesítményű, 200 W-os toroid transzformátor a berendezések vonalzajtól való elszigetelésére (forráseszközökhöz).
- Az alumínium fémfólia árnyékoló burkolat hatékonyan védi a transzformátort az elektromágneses interferencia ellen, javítva annak hatékonyságát és teljesítményét.
- 18AWG oxigénmentes réz vezetékek: elsődleges AWM 1672 és másodlagos AWM 1007 a legjobb vezetőképességet biztosítva.
Oxigénmentes réz huzalozás (AWM 1015 16AWG), amely összeköti az alaplapot a kimenetekkel.
DC BLOCKER
A beépített DC blokkoló eltávolítja vagy legalább csökkenti a tápfeszültség nemkívánatos DC összetevőjét a kiválasztott kimeneti csatlakozóaljzatokban, amelyek felelősek a zajokért (zümmögés) és a transzformátorok magasabb üzemi hőmérsékletéért, amelyek rontják a hangminőséget.
Ennek eredményeként a csatlakoztatott audio-video eszközök halkabban és hatékonyabban működnek, valamint jelentősen csökken a hálózati zúgás a hangszórókban.
Valós idejű kapcsolt egyenáram-blokkoló a kiválasztott 230V – 240V tápcsatlakozó-csoportokhoz.
A legjobb hangélmény érdekében menet közben is be- és kikapcsolhatja a DC Blockert.
A bejövő DC erőteljes blokkolása 12000mV-ig (12V).
10 x nagyáramú, nagyfrekvenciás híd és 2 x 47000uF kondenzátor – rendkívül hatékony egyenáram-blokkolás, ugyanakkor elkerülhető a hangteljesítményre gyakorolt negatív hatás.
LINEÁRIS TÁPELLÁTÁS USB KIMENETEKHEZ
A legtöbb egyenáramú elektronikus eszköz egyszerű, olcsó külső tápadaptereket használ kapcsolóüzemű tápegységgel.
Az ilyen adapterek nagy kapcsolási frekvencián működnek az áramellátás érdekében, ami különféle elektromos zajokat okozhat a csatlakoztatott eszközökben, és ezeket a zajokat az elektromos hálózatába is befecskendezheti, és hatással lehet más berendezésekre.
Az ilyen zajok drámaian rontják az audio-video eszközök hangteljesítményét és hatékonyságát.
A megoldás egy jó minőségű lineáris tápegység használata, például a PC-DC kondicionálókban.
A PC-DC lineáris tápegység nagyon jelentős és azonnali frissítést kínál egyenáramú készülékei hangteljesítményéhez.
A beépített leválasztó toroid táptranszformátor a források számára is szolgál az USB portok stabil tápellátásának biztosítására.
3-szintű szűrőhálózat:
I és II szint 230–240 feszültséghez: a kezdeti szűrés az eszköz teljesítményzajszűrő rendszerével, a második pedig a beépített leválasztó transzformátorral.
III. szint a DC feszültséghez: speciális tervezésű szűrés (beleértve a nagyfrekvenciás EMI szűrést 5 V kimenethez) a végfokozatban külön az USB portokhoz.
OXIGÉNMENTES RÉZ BELSŐ Kábelezés
Minden belső vezeték oxigénmentes rézből készül:
AWM 1015 14AWG a tápcsatlakozóhoz.
AWM 1015 16AWG a 230V-240V kimeneti aljzatokhoz és a tápkapcsolóhoz.
AWM 1015 20AWG az USB-portokhoz.
AWM 1015 14AWG fázis és visszaállítás kapcsolókhoz.
AWM 1672 22AWG analóg és digitális kijelzőkhöz.
TÚL- ÉS TÚLTERHELÉS VÉDELEM
A PC-DC kondicionáló túlfeszültség- és túlterhelésvédelmet biztosít minden kimenet számára.
I. szintű védelem: a szűrő- és védelmi rendszer push-to-reset megszakítóval.
II. szintű, 4 szintű kiegészítő védelem az USB portokhoz:
a rendszer a beépített leválasztó táptranszformátort használva -> lefelé kapcsoló szabályozó -> nagyfrekvenciás EMI szűrés 5V kimenethez -> speciálisan az USB portokhoz tervezett rövidzárlat és termikus túlterhelés áramkör.
EGYÉB JELLEMZŐK

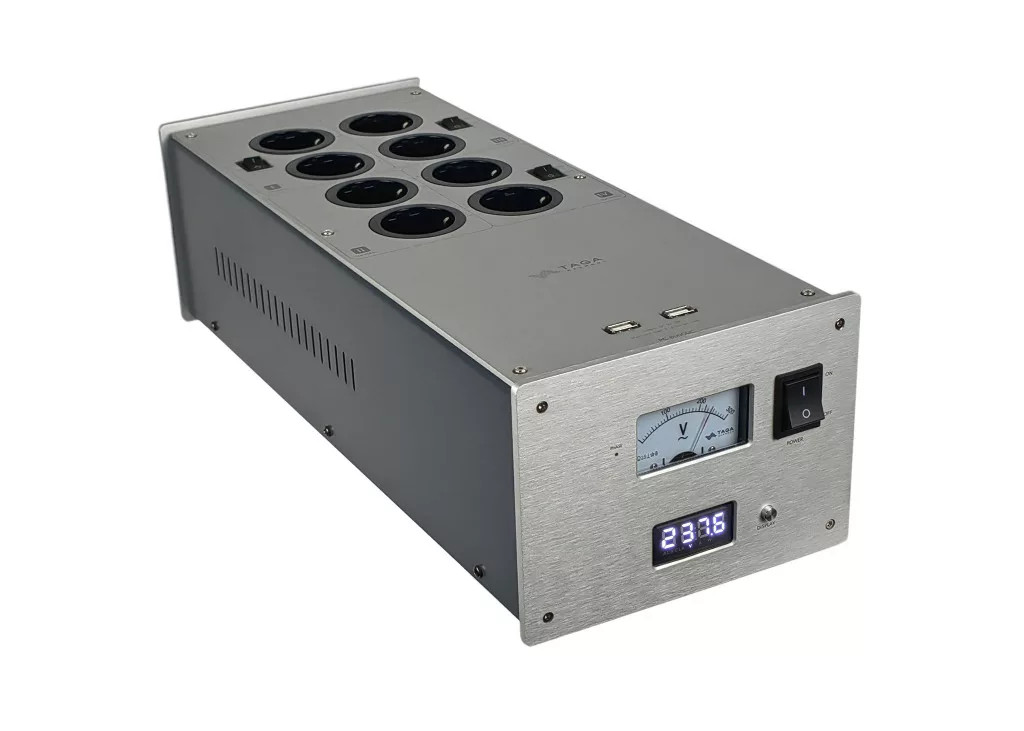

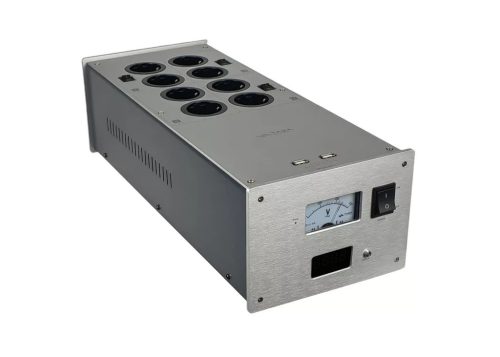

Analóg feszültségjelző a fali aljzat tápfeszültségének stabilitásának ellenőrzésére.
Digitális feszültség (V) / Áram (mA-ban vagy A-ban) / Teljesítmény (W) kijelző valós időben mutatja az adatokat, és amely kikapcsolható.
A fázisérzékelés és a polaritásválasztó kapcsoló jelzi a hibás tápellátási fázist, és lehetővé teszi annak egyszerű kijavítását.

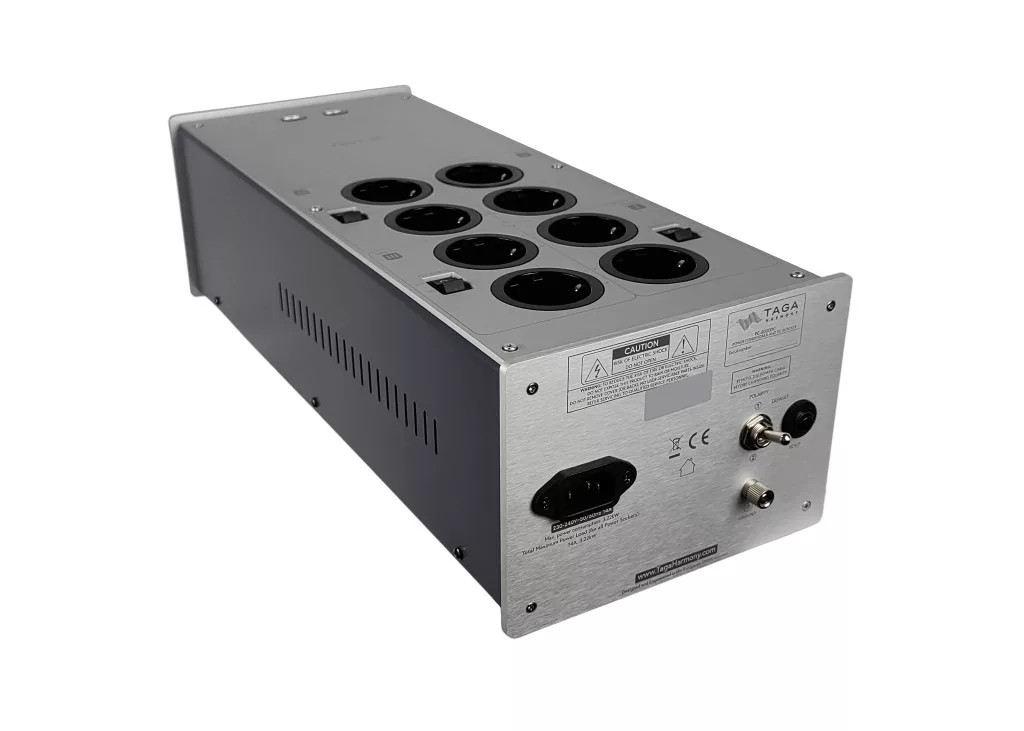

Az IEC C14 tápcsatlakozó és a kivehető Schuko-IEC C13 tápkábel bármikor lehetőséget ad a prémium audiofil tápkábelre való frissítésre.
A PC-DC tápkondicionálóknak köszönhetően jobb minőségben élvezheti audio- és videoberendezéseit.
Műszaki adatok:
- 14A, 3450 Watt maximális terhelhetőség
- Voltmérő az előlapon

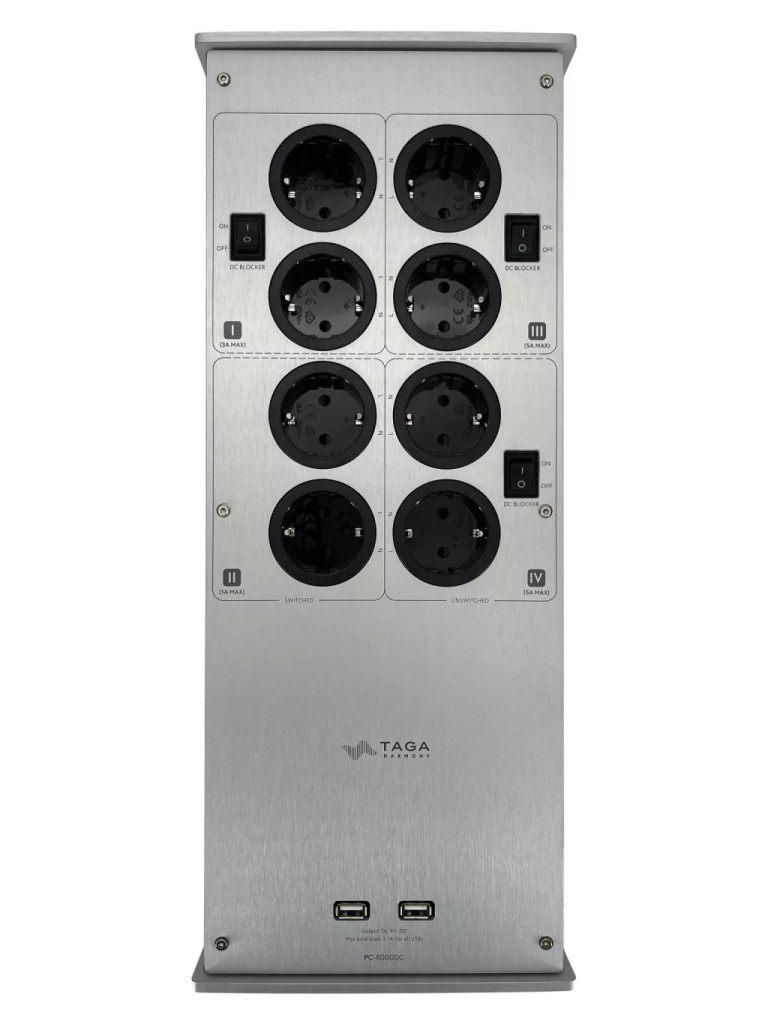

- 8 db süllyesztett dugalj( 4 normal+4 filter)
2 db 3A max, digitális kiegészítőknek(hálózati lejátszó,DAC,média lejátszó), DC Blokkolás
2 db 1A max, hangforrásoknak (CD/DVD/Blu-Ray lejátszó, lemezjátszó, rádió tuner)
2 db 5A max, előerősítő és kiegészítő (előerősítő, fejhallgató erősítő, Phono előerősítő)DC Blokk
2 db 5A max, erősítőknek ( teljesítmény erősítő, hibrid- és integrált erősítő, házimozi erősítő), DC Blokk
- Zajszűrés: ›-10db - -55dB (2-100MHz)
- Fázisdetektor: igen
- Maximális túlfeszültség: 4500A
- Fogyasztás: 2,0 - 3,5W
- Méretei:440 x 130 x 180 mm
- Súly: 7,1 kg / db
- Szín: fekete
